20-22款大众威然安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

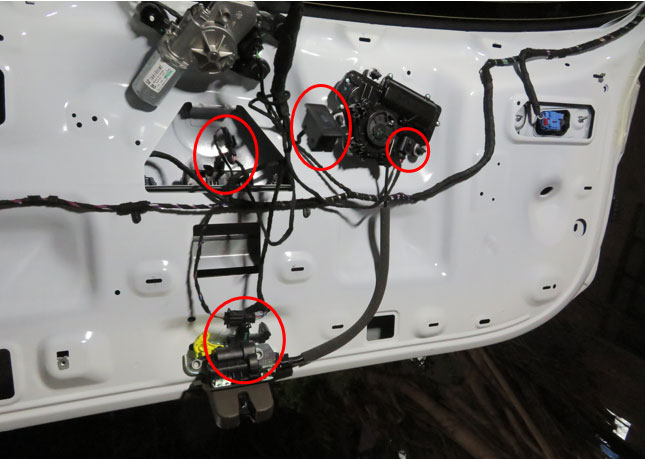

 ● 部分线束的端子在出厂时尚未插胶壳(如下图红色圈内的端子) ，布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳，再将线束其它插头(如下图蓝色圈内的插头)与原车插头对插；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

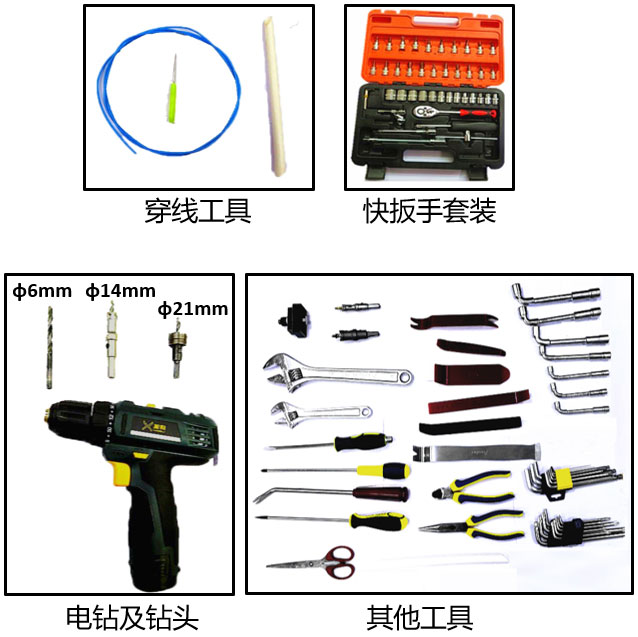

二.安装工具

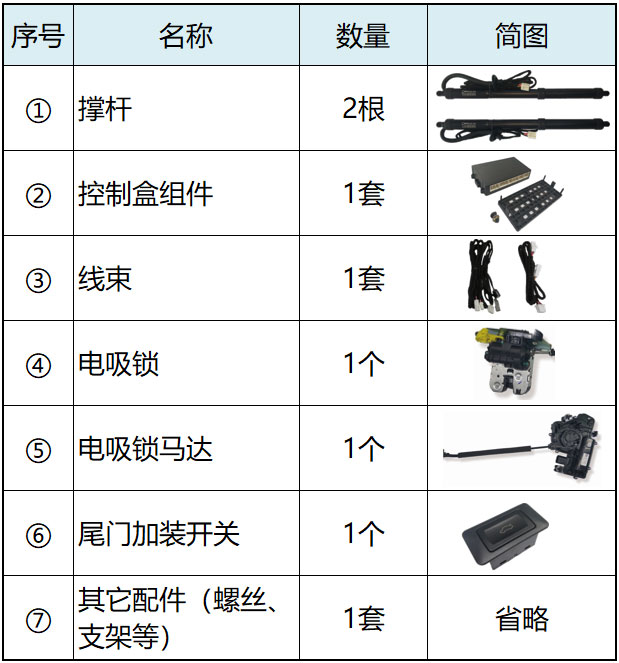

三.产品清单

四.安装方法

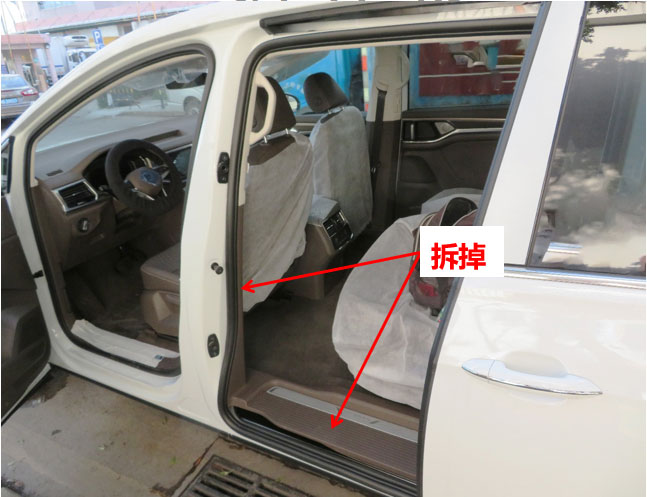

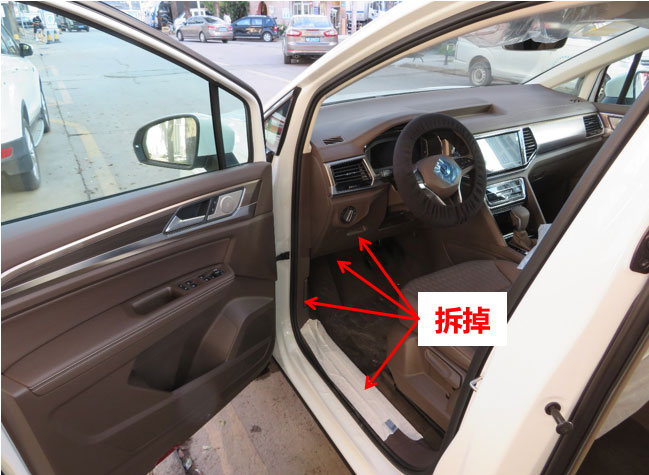

1、拆驾驶室左侧饰板、脚踏板、储物盒、方向盘下饰板。

2、拆左后排脚踏板、B柱饰板。

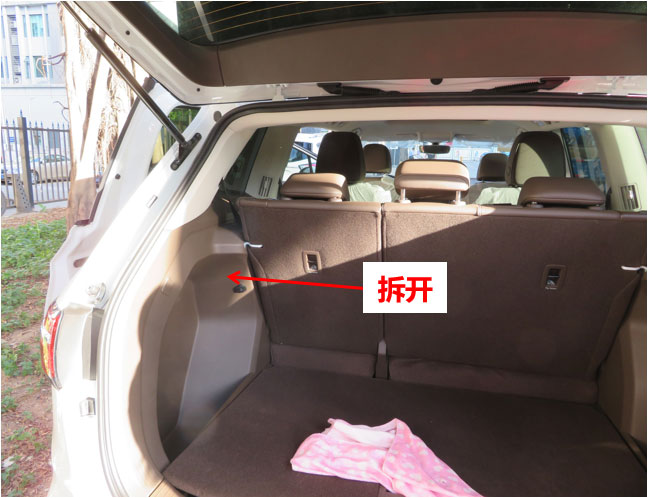

3、取出尾箱垫板，拆开尾箱左侧饰板。

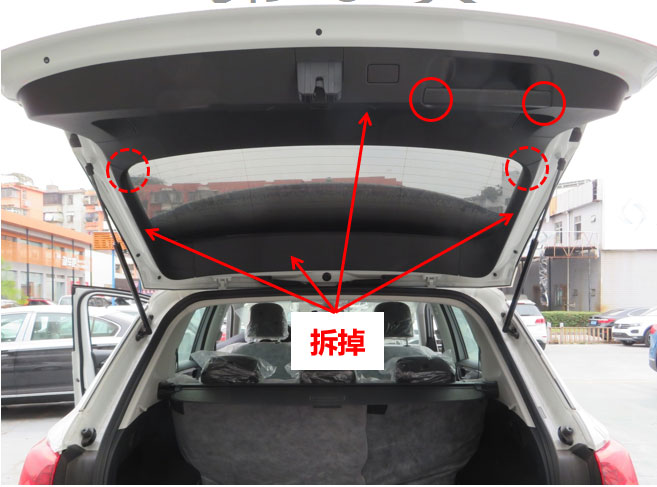

4、拆尾门饰板。

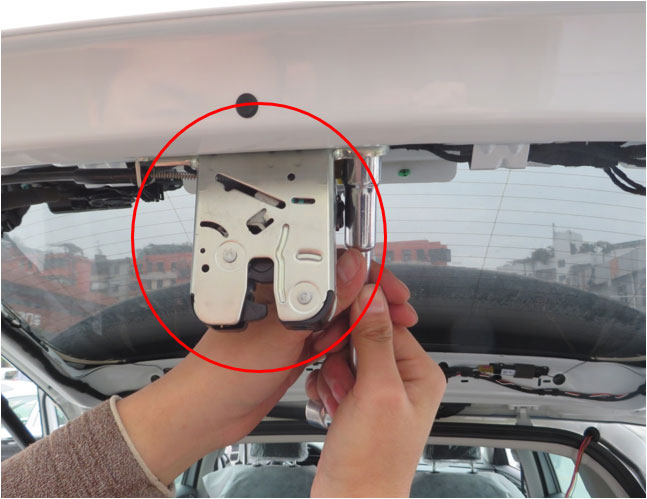

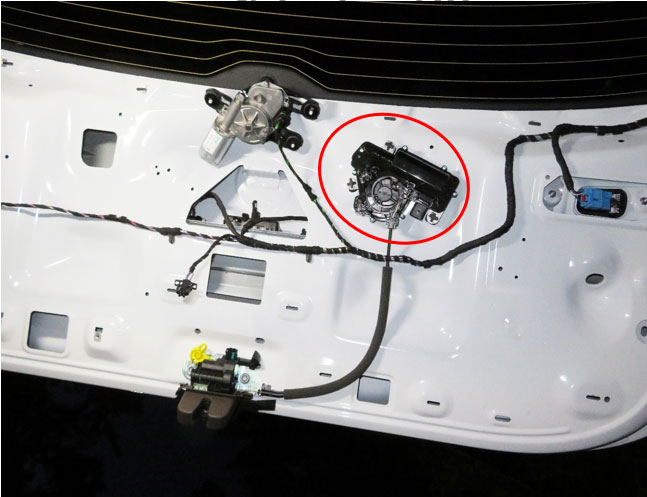

5、拆掉原车锁。

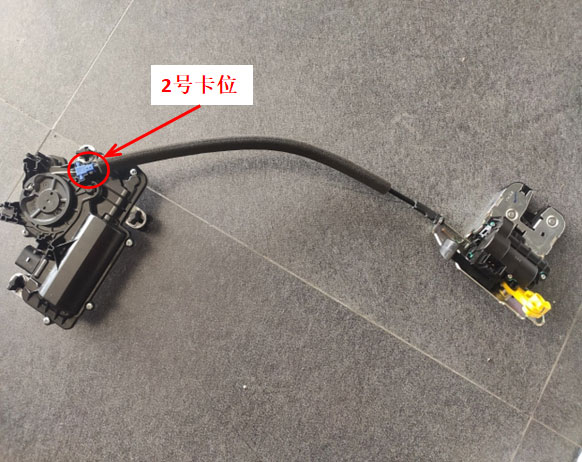

6、组装好电吸锁（公众号回复”拉索“即可查看拉索安装视频）。

7、装电吸锁马达。

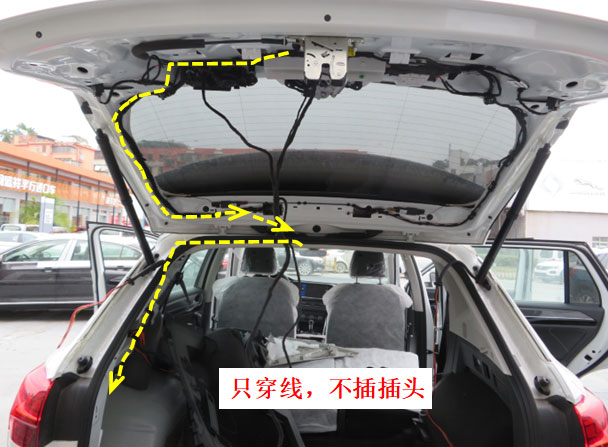

8、布锁信号线（先不插对插头）。

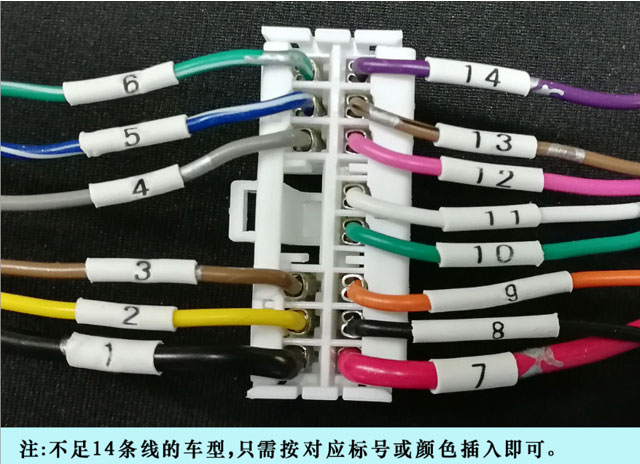

9、锁信号线端子按示意图插到胶壳内，插好后两边扣位往内扣紧。

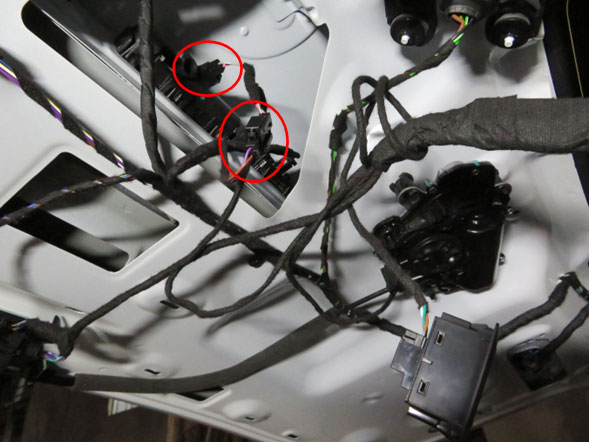

10、锁信号线对插好原车尾门开关插头。

11、锁信号线对插好电吸锁插头，插好加装开关。

12、拆掉原车气动杆。

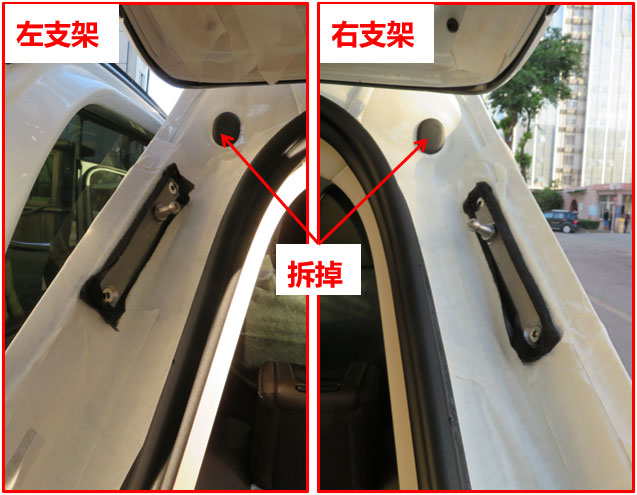

13、更换车体支架，靠近球头的一端偏上侧，取下原车橡胶塞。

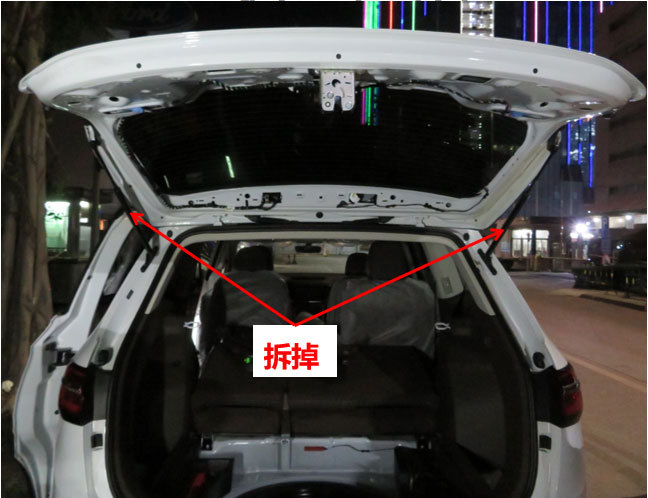

14、装电动撑杆，L在左，R在右（撑杆编号第一个字母），从原车孔进撑杆线，扣好橡胶塞。

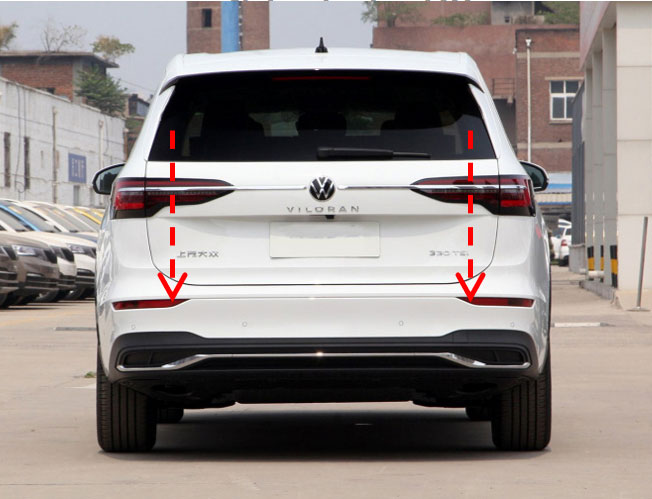

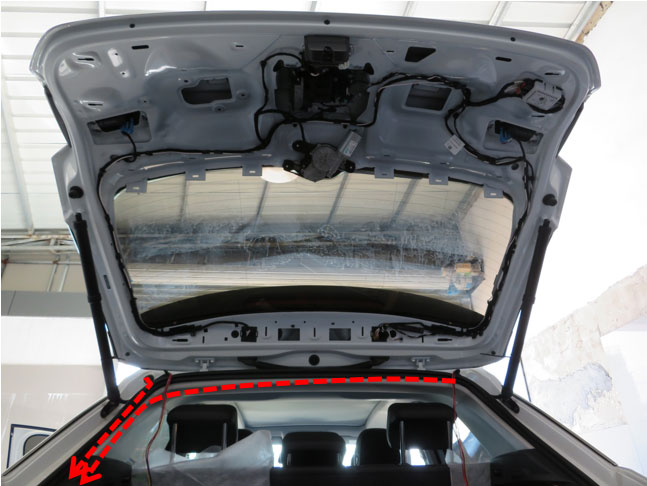

15、布撑杆线至尾箱左侧。

16、布电源线。

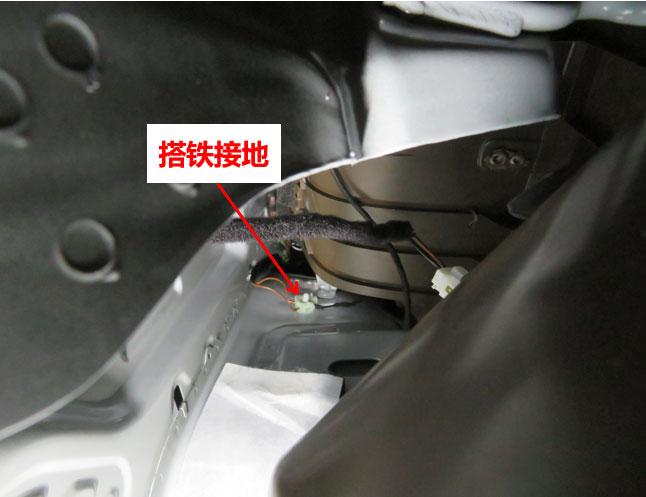

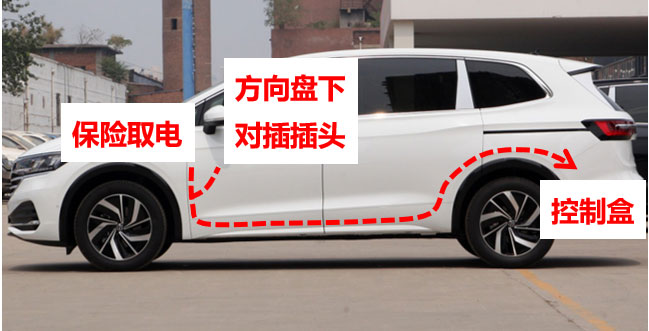

17、在尾箱左侧搭铁接地。

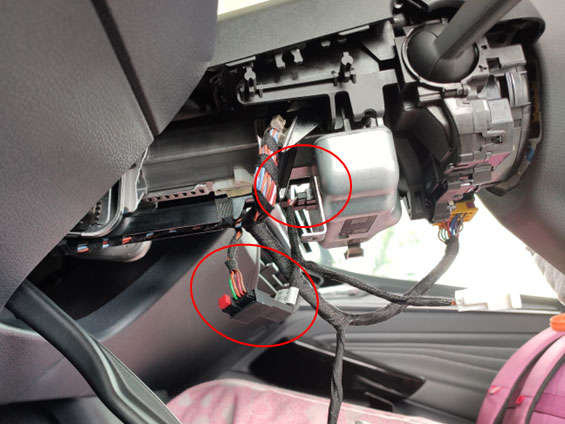

18、方向盘柱对插信号插头。

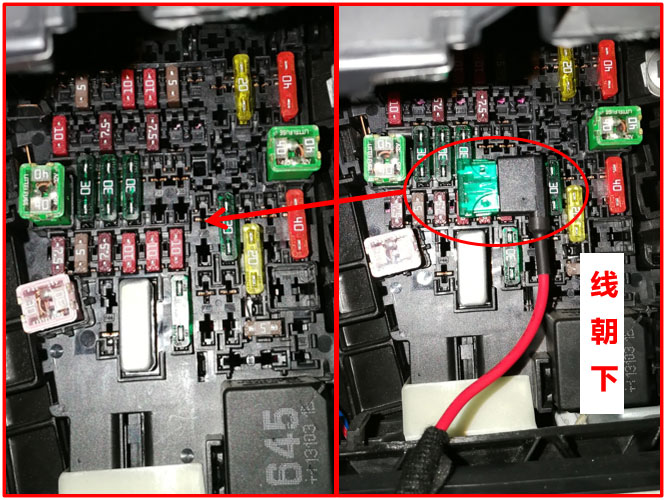

19、取电器插到图示位置（常电：从上往下第四排，从左往右第7个）。

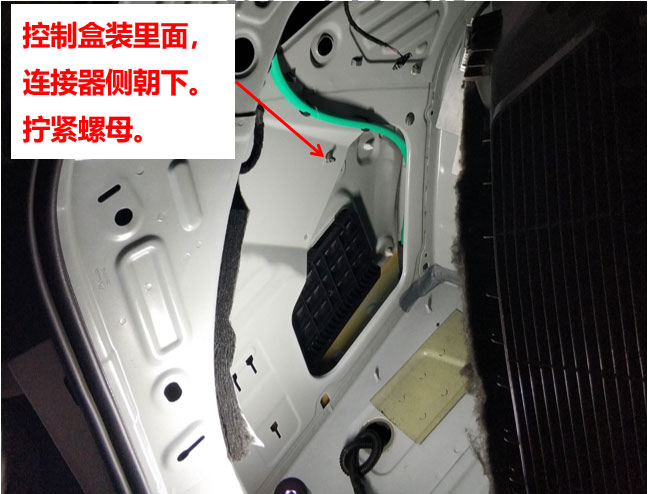

20、尾箱左侧，原车身孔上固定控制盒支架。

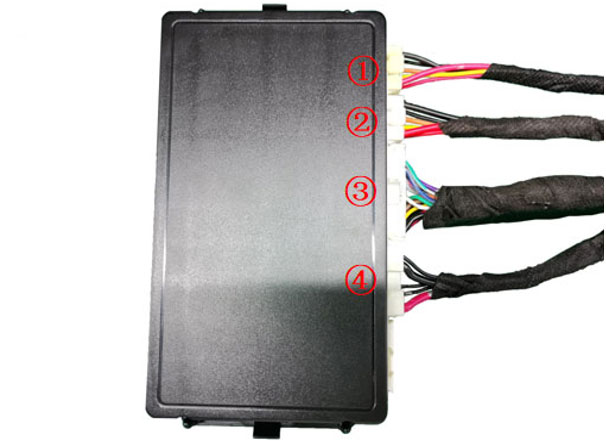

21、左右撑杆线①②、锁信号线③、电源线④按顺序插好，扣好控制盒。

22、按尾门加装开关关门，然后测试电动尾门的各项功能。

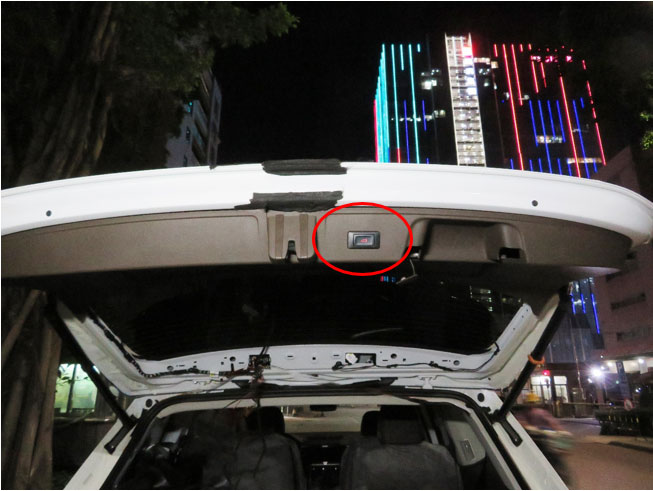

23、装回所有饰板，装好加装开关（抠掉原车盖板）。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ● 按遥控钥匙的解锁键3次；

  ● 长按遥控钥匙的尾门按键；

  ● 按驾驶室的解锁键3次；

  ● 按尾门外的扣手开关按键；

  ● 按尾门的加装开关按键；

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3. 尾门高度记忆方法：

    将尾门开到自己想要设定的高度，再长按尾门上的加装开关，听到 “嘀----”长响后松开开关，高度记忆成功。

    小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；

  “嘀---”长响：记忆高度成功。
