22款大众凌渡L安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

 ● 部分线束的端子在出厂时尚未插胶壳(如下图红色圈内的端子) ，布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳，再将线束其它插头(如下图蓝色圈内的插头)与原车插头对插；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

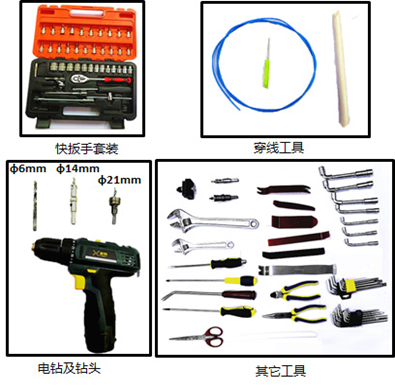

二.安装工具

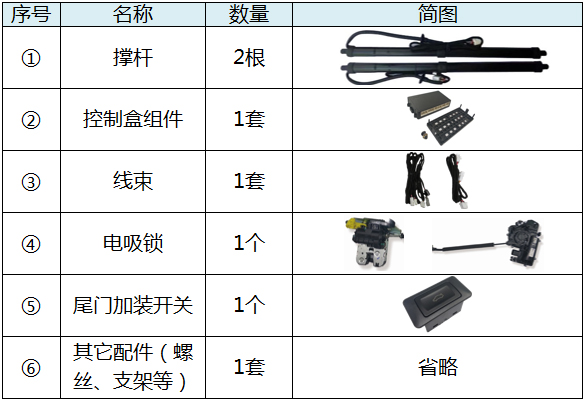

三.产品清单

四.安装方法

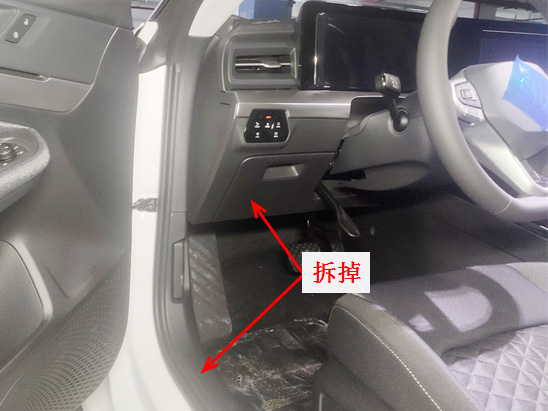

1、拆掉驾驶室储物盒，门槛饰板。

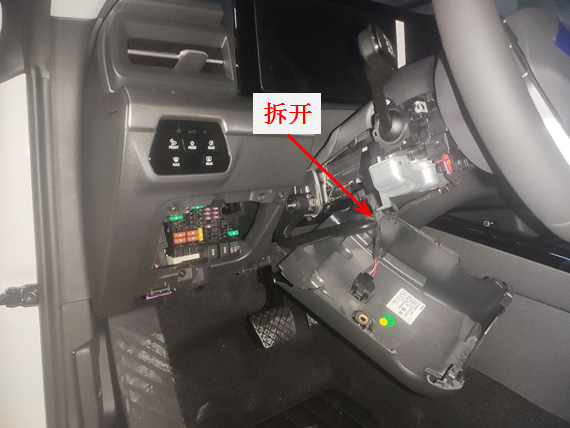

2、拆开方向盘下饰板。

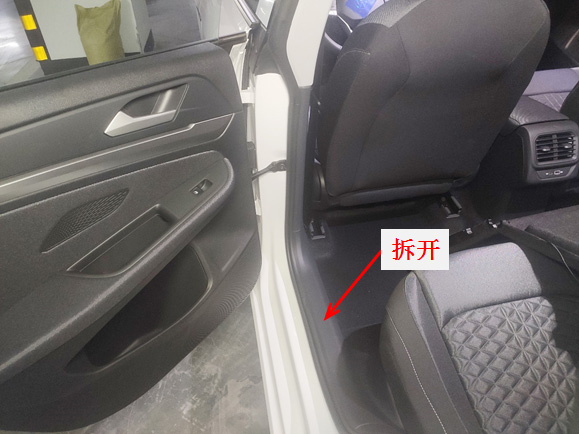

3、拆开左后排门槛饰板。

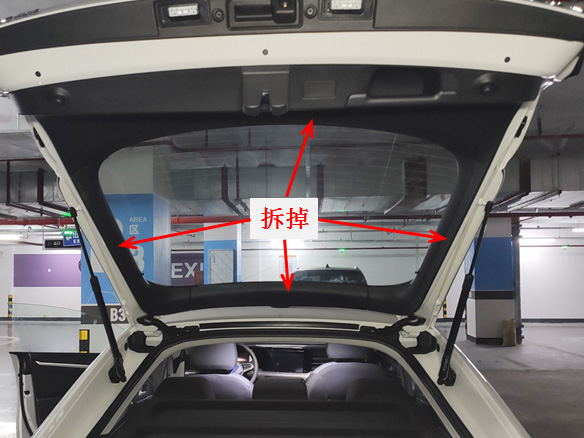

4、拆掉尾门饰板。

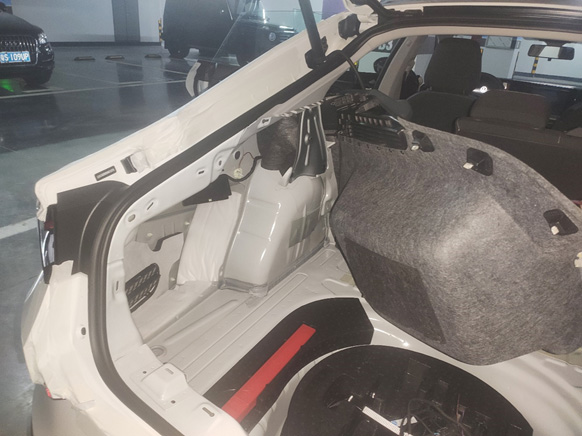

5、取出尾箱垫板，拆开尾箱左侧饰板。

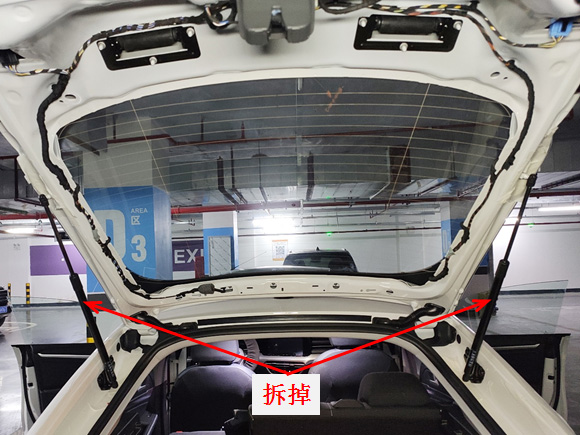

6、拆掉原车气动杆。

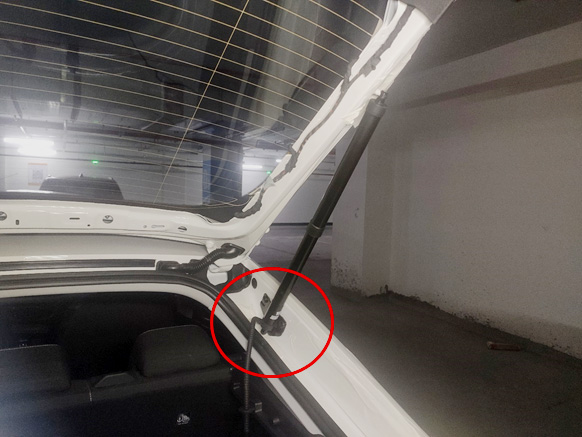

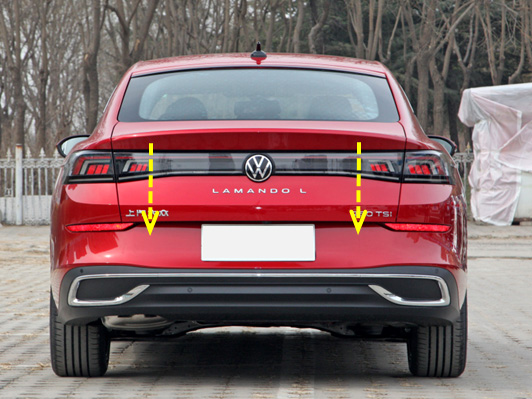

7、安装电动撑杆，L在左，R在右（撑杆编号的第一个字母），撑杆带线的一端安装在车身，左右一样。

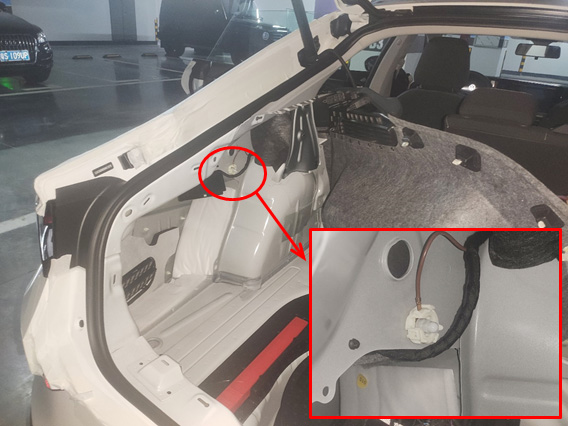

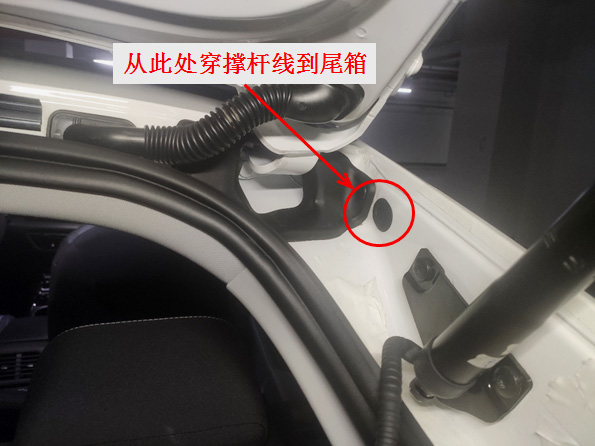

8、从车身原车孔穿撑杆线到尾箱，左右一样。

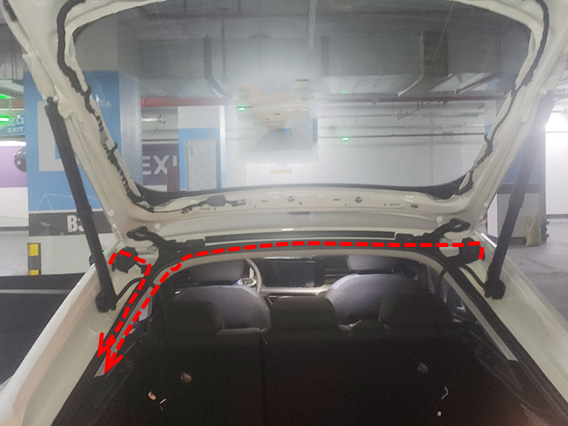

9、布撑杆线到尾箱左侧，塞好撑杆的孔塞。

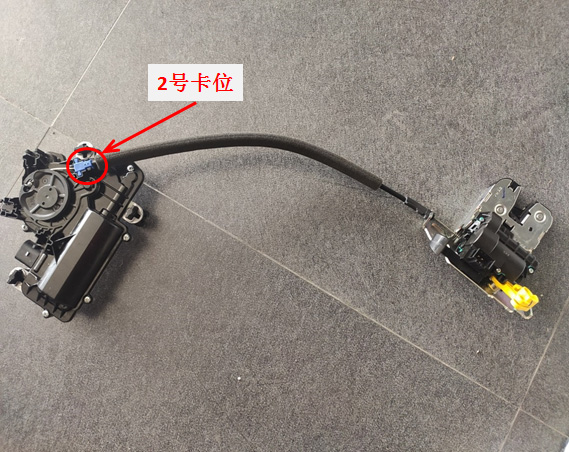

10、组装好电吸锁（电吸锁拉索安装方法，可在公众号回复“拉索安装“查看视频）。

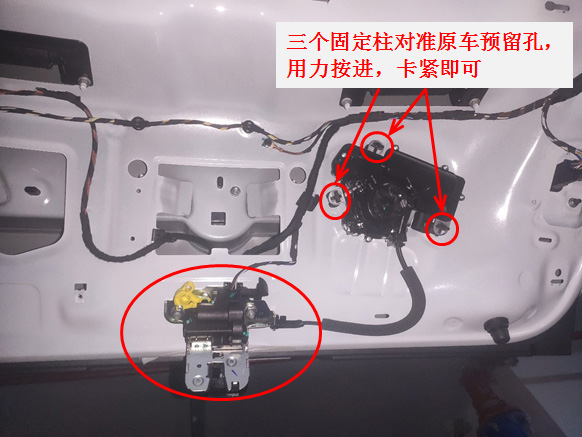

11、拆原车锁安装我司电吸锁，在原车预留孔安装好锁机。

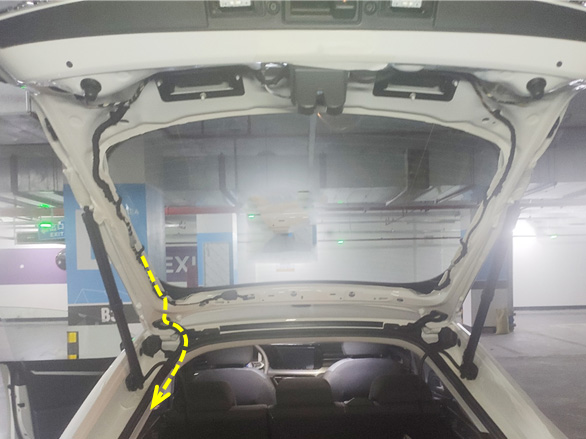

12、穿锁信号线到尾箱，未插胶壳先不对插插头。

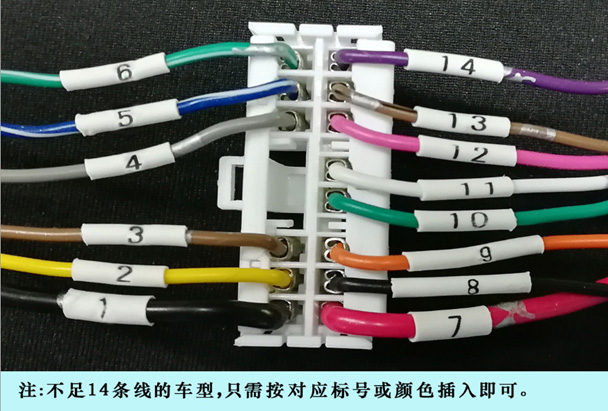

13、将锁信号端子按示意图插入胶壳，插好后扣紧两边扣位。

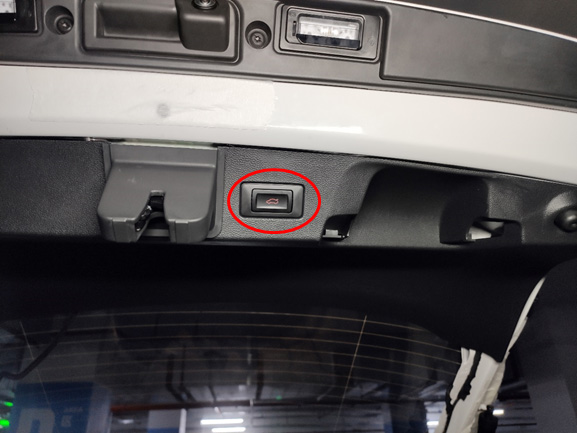

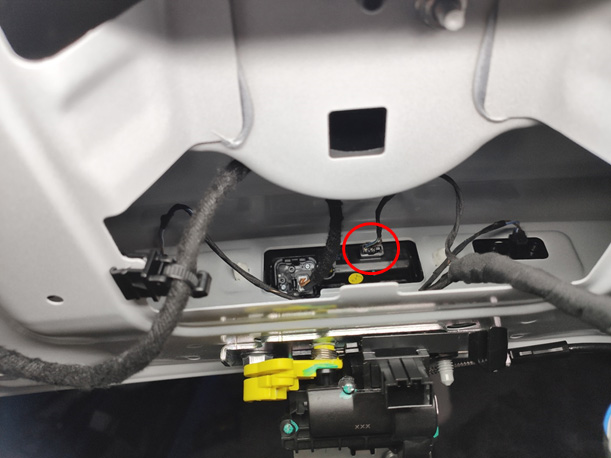

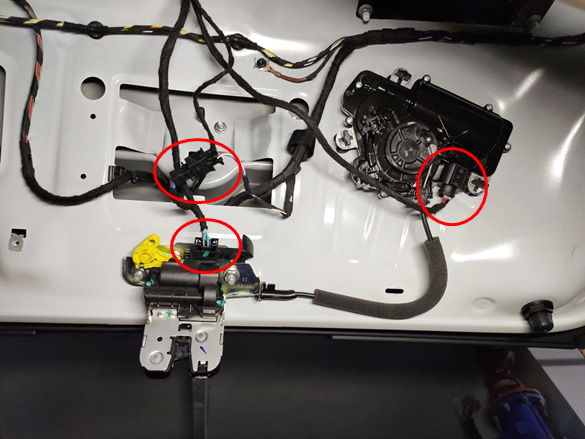

14、电吸锁背后对插原车尾门开关插头，插好加装开关。

15、锁信号线对插好电吸锁插头。

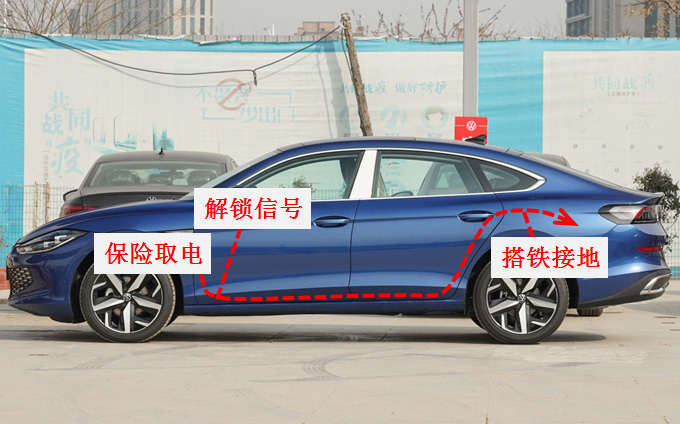

16、布电源线。

17、尾箱左侧搭铁接地。

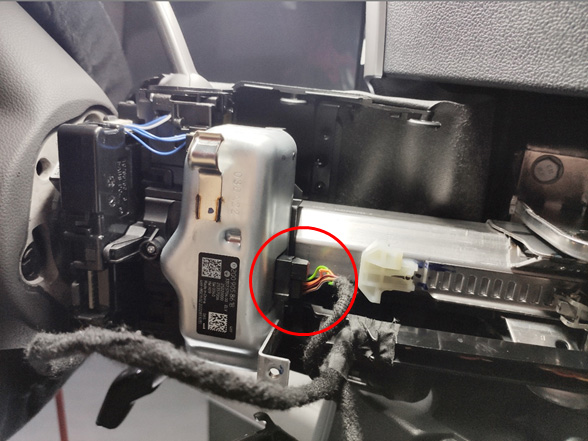

18、方向盘盘柱对插信号插头。

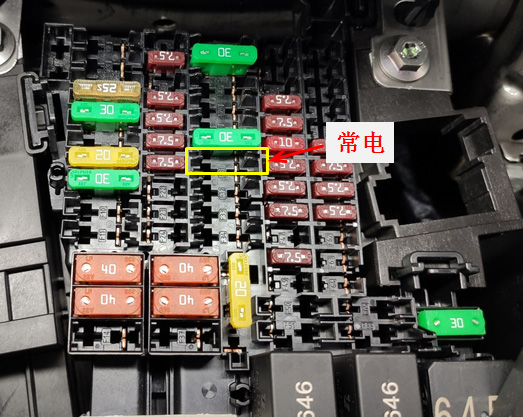

19、驾驶室储物盒背后保险盒取电脚位如图所示。

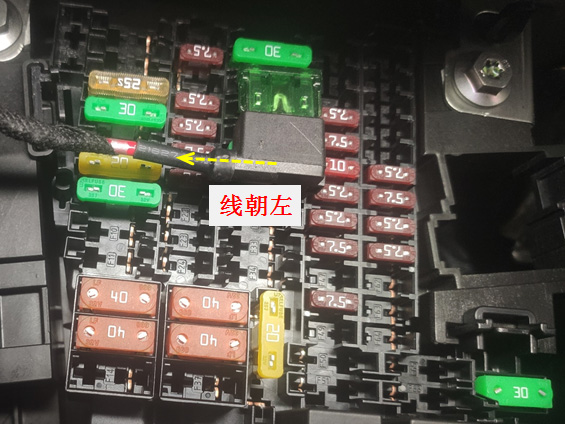

20、将取电器插入保险盒，线朝左。

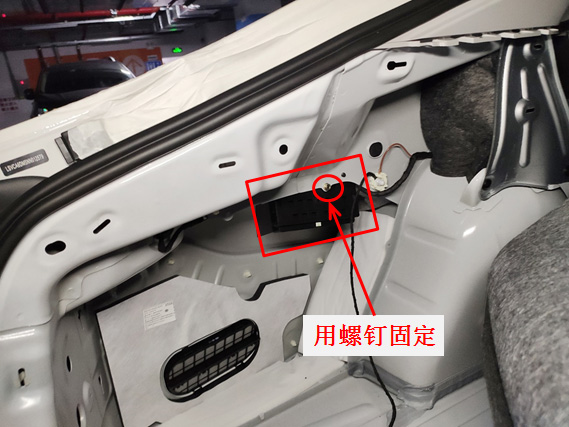

21、尾箱左侧原车孔安装控制盒，用螺钉固定。

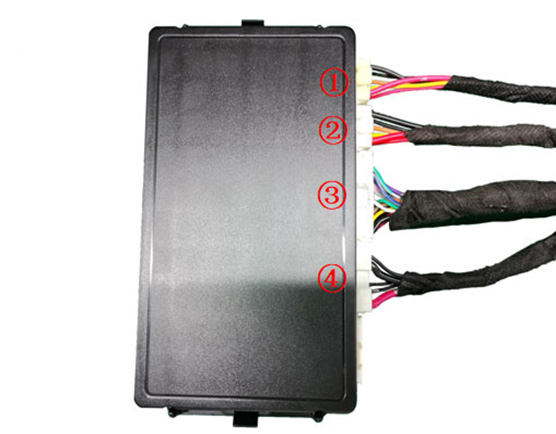

22、将撑杆线①②，锁信号线③，电源线④按顺序插入控制盒。

23、按尾门加装开关开关门一次，系统完成初始化，然后测试电动尾门的各项功能。

24、装回所有饰板，装好加装开关（扣掉原车小盖板）。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ● 长按遥控钥匙尾门键；

  ● 按驾驶室的解锁键3次；

  ● 按原车尾门开关按键；

  ● 按尾门加装开关按键。

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3. 尾门高度记忆方法：

    将尾门开到自己想要设定的高度，再长按尾门上的加装开关，听到 “嘀----”长响后松开开关，高度记忆成功。

    小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；

  “嘀---”长响：记忆高度成功。
