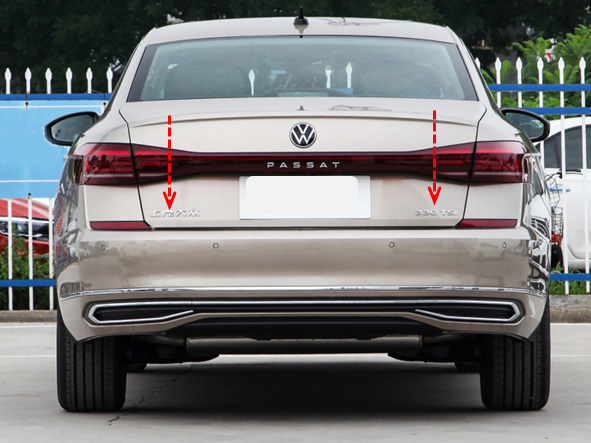

19-22款大众帕萨特（单杆）安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

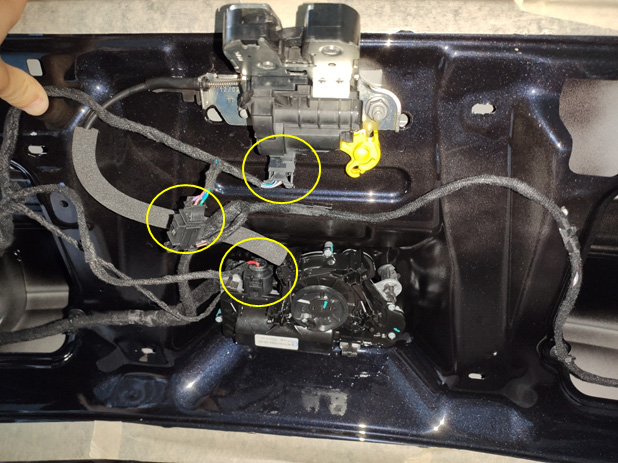

 ● 部分线束的端子在出厂时尚未插胶壳(如下图红色圈内的端子) ，布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳，再将线束其它插头(如下图蓝色圈内的插头)与原车插头对插；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

二.安装工具

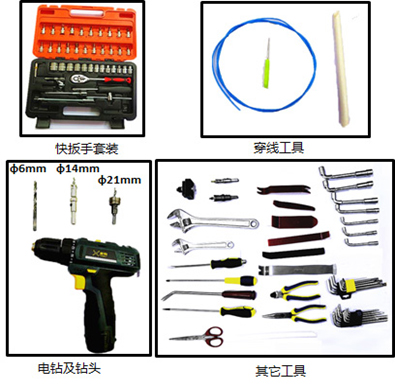

三.产品清单

四.安装方法

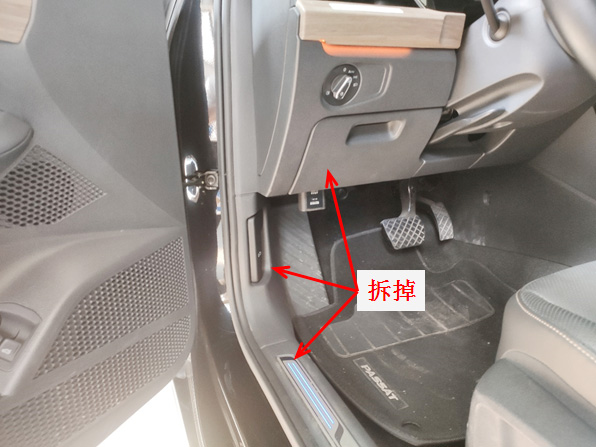

1、拆掉驾驶室左侧饰板，储物盒，门槛饰板。

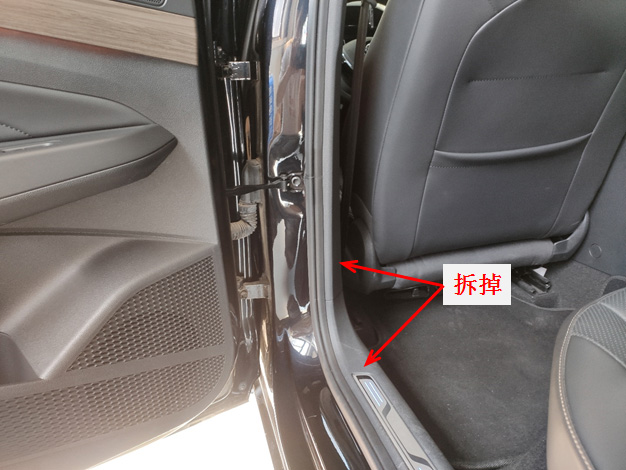

2、拆掉左后排B柱饰板，门槛饰板。

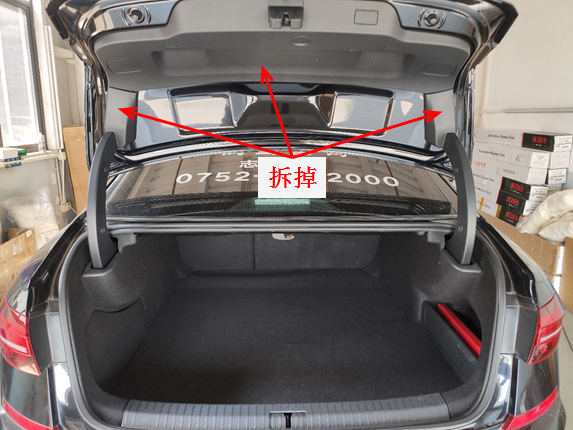

3、拆掉尾门饰板。

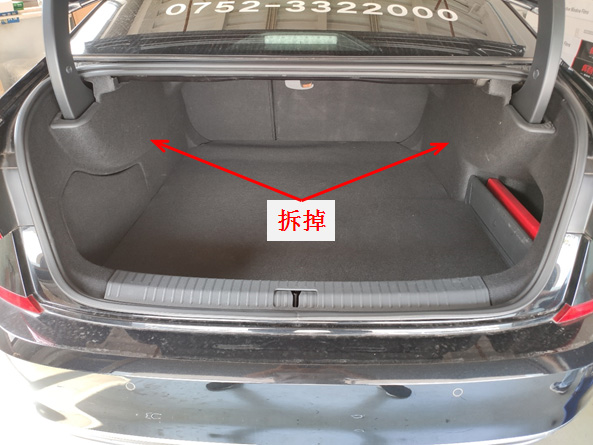

4、取出尾箱垫板，泡沫储物盒，拆掉尾箱左右两侧饰板。

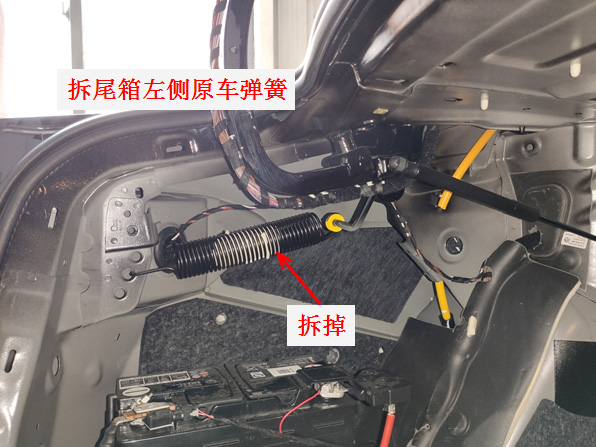

5、拆掉尾箱左侧原车弹簧。

6、将右侧弹簧挂到第一个孔。

7、尾门左侧原车螺纹孔安装加强球头。

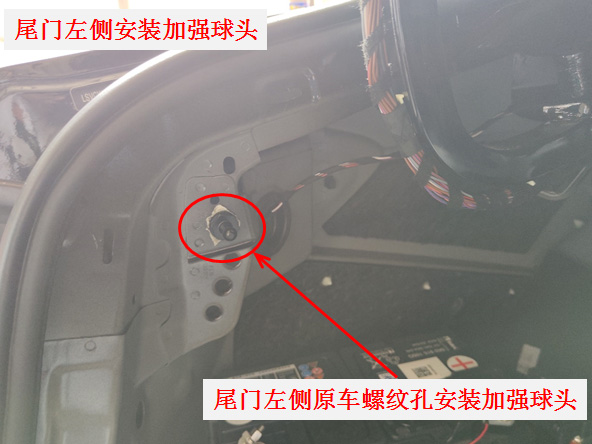

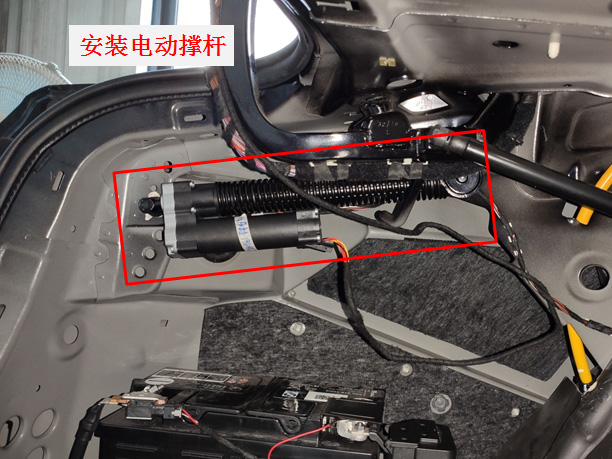

8、安装电动撑杆。

9、将撑杆线沿原车线束扎好，经摆臂布线到尾门。

10、组装好电吸锁（拉索安装方法可在公众号回复“拉索”查看安装视频）。

11、锁信号对插好原车尾门外扣手开关。

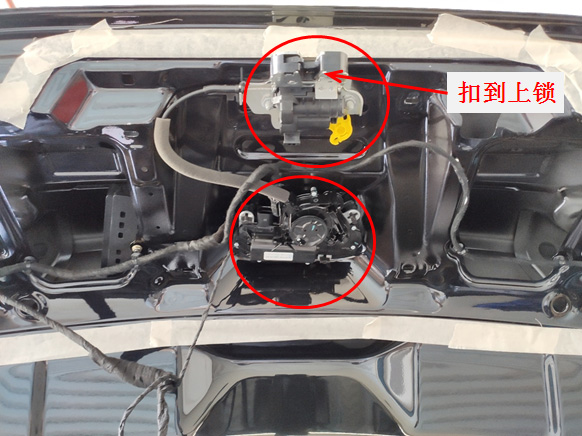

12、拆原车锁，安装我司电吸锁，手动将电吸锁扣到上锁状态。

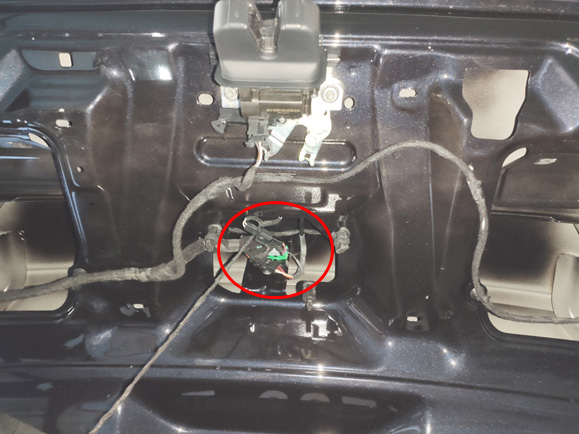

13、锁信号线对插好电吸锁插头，插好加装开关。

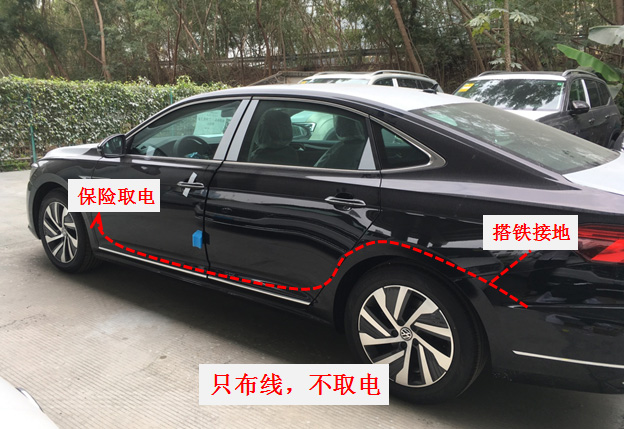

14、布电源线（只布线，不取电）。

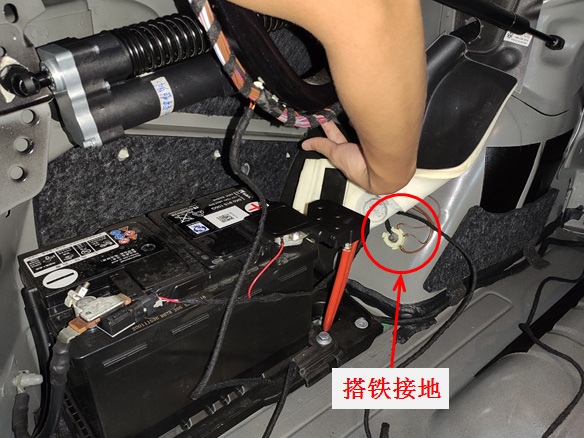

15、尾箱左侧搭铁接地。

16、检查所有插头是否插好。

17、驾驶室保险盒取电脚位如图所示。

18、将取电器插入保险盒，线朝下。

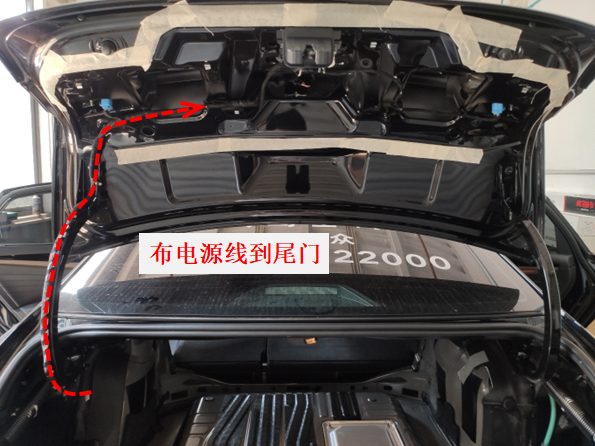

19、沿左侧摆臂，布电源线到尾门。

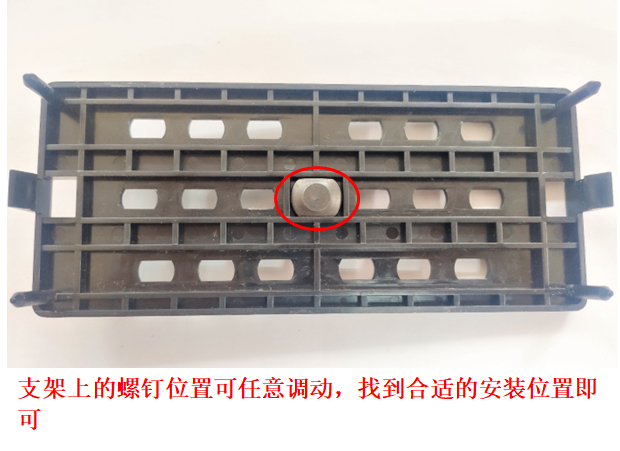

20、取下控制盒支架，安装好椭圆螺钉，扣好控制盒。

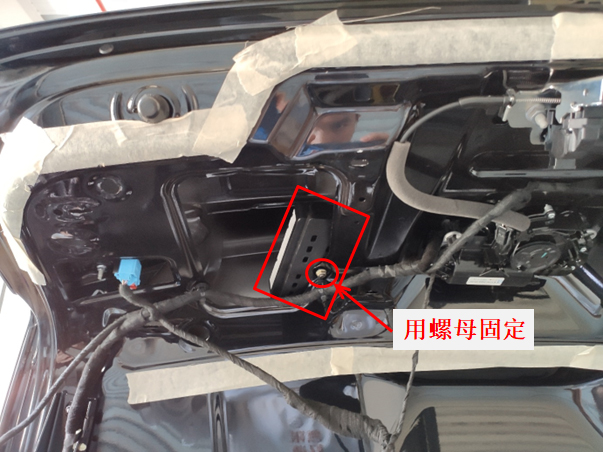

21、尾门图示位置安装控制盒，用螺母固定。

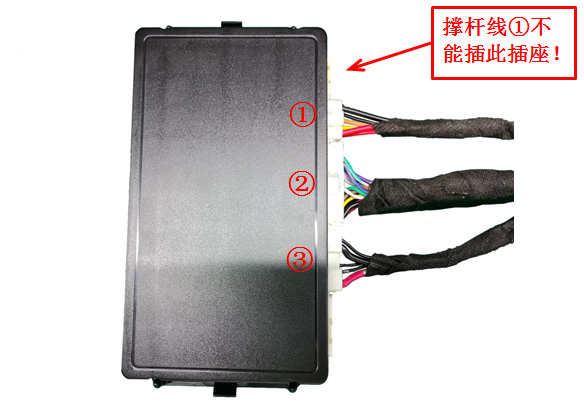

22、将撑杆线①，锁信号线②，电源线③按顺序插入控制盒，扣好控制盒。

23、确认电吸锁和撑杆功能是否正常。

24、测试电动尾门的各项功能。

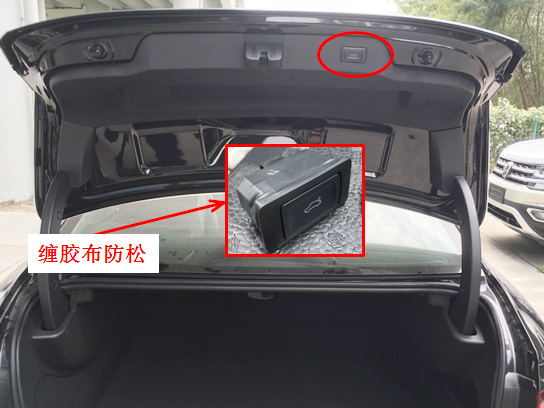

25、装回所有饰板，装好加装开关（扣掉原车小盖板）。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ● 长按遥控钥匙尾门键；

  ● 长按驾驶室尾门按键；

  ● 按原车尾门开关；

  ● 按尾门加装开关。

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3. 尾门高度记忆方法：

    将尾门开到自己想要设定的高度，再长按尾门上的加装开关，听到“嘀----”长响后松开开关，高度记忆成功。

    小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；

  “嘀---”长响：记忆高度成功。
