（庸系列）11-17款大众途锐安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

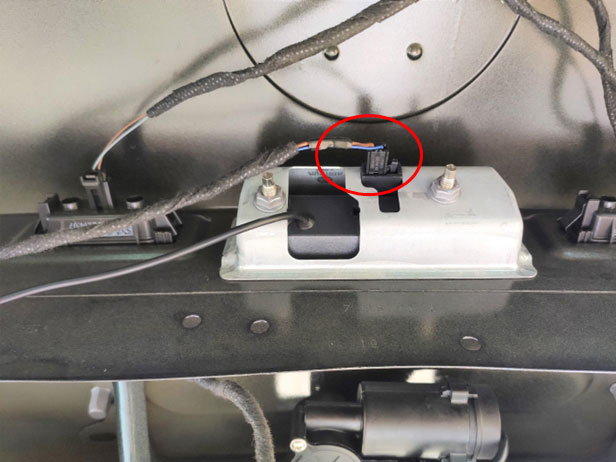

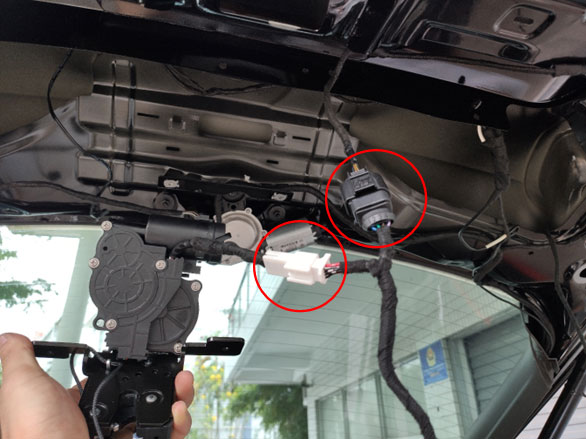

 ● 部分线束的端子在出厂时尚未插胶壳(如下图红色圈内的端子) ，布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳，再将线束其它插头(如下图蓝色圈内的插头)与原车插头对插；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

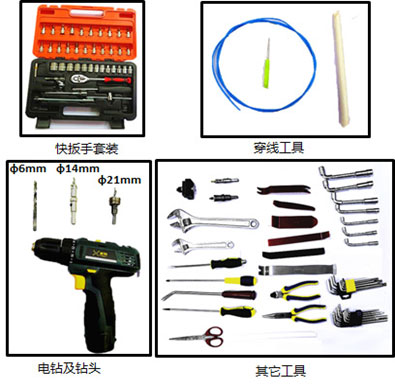

二.安装工具

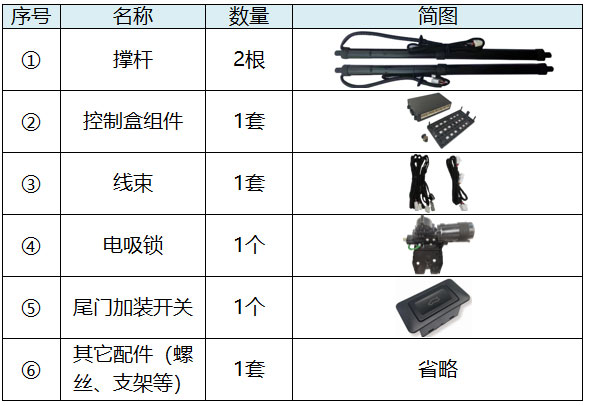

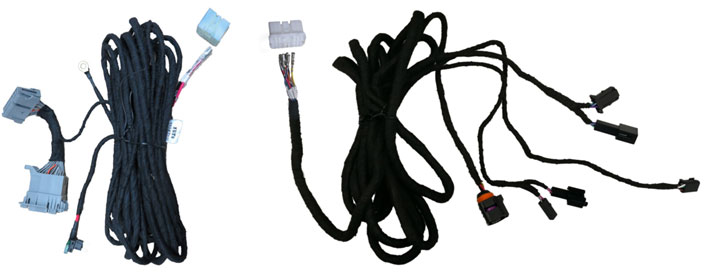

三.产品清单

四.安装方法

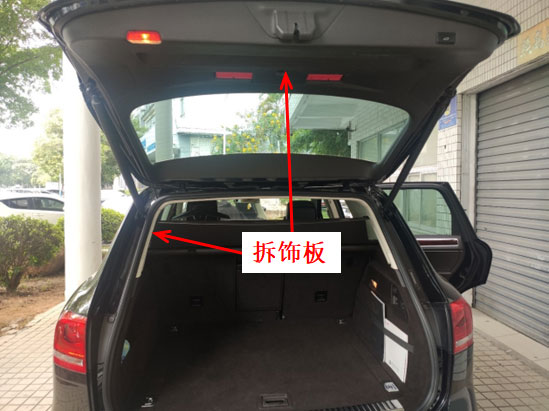

1、拆掉尾门饰板。

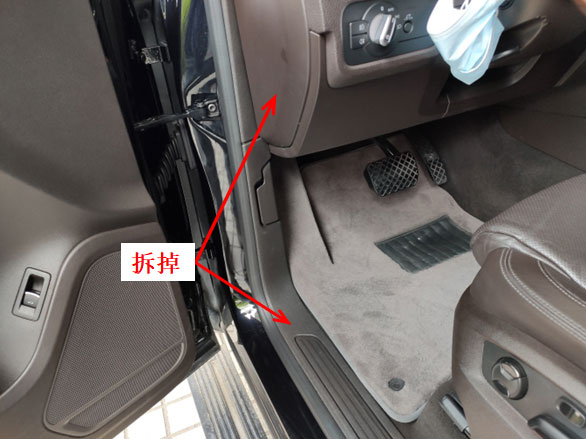

2、拆掉主驾驶侧边饰板和门槛饰板。

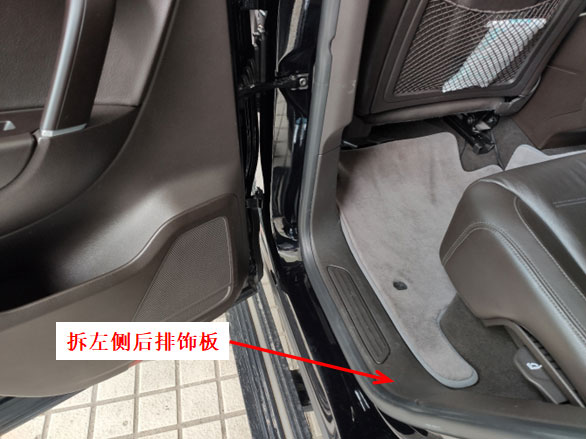

3、拆开左后排座椅侧边饰板。

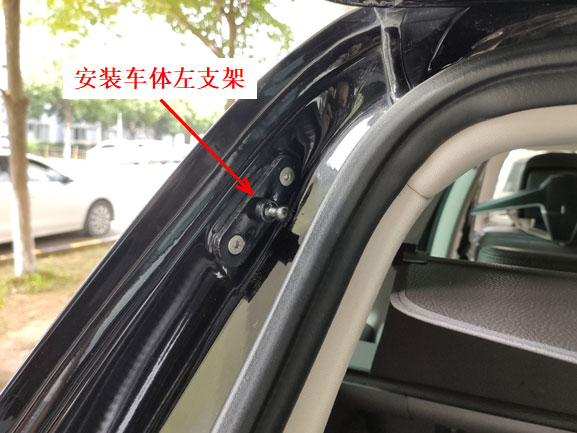

4、拆原车气动杆，安装车体左支架。

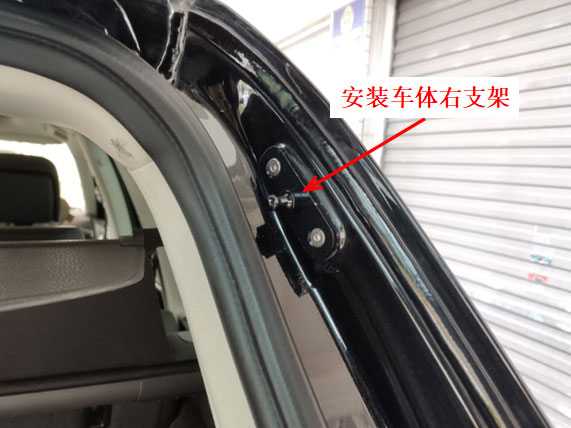

5、安装车体右支架。

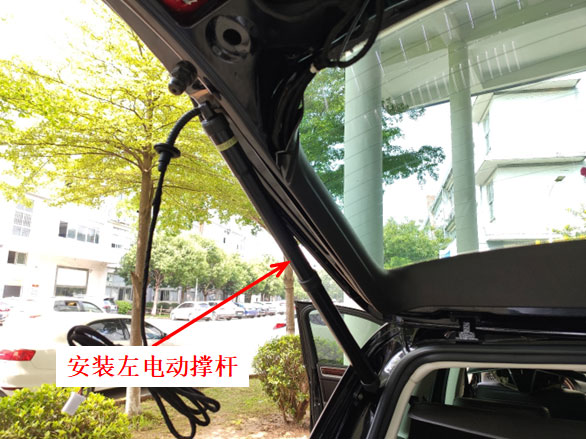

6、安装左侧电动撑杆，L为左，R为右（撑杆编号的第一个字母），撑杆带线的一端安装尾门。

7、安装右侧电动撑杆，L为左，R为右（撑杆编号的第一个字母），撑杆带线的一端安装在尾门。

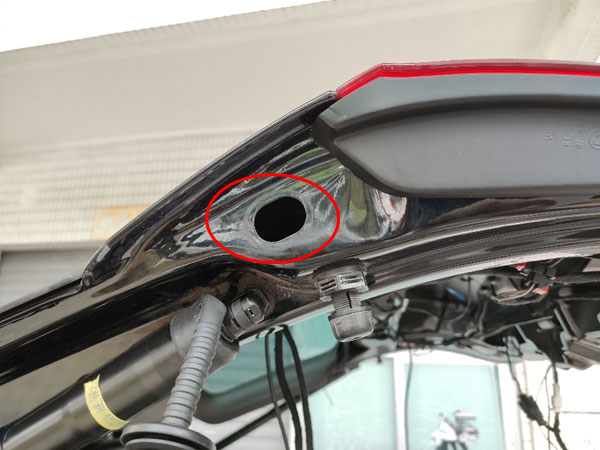

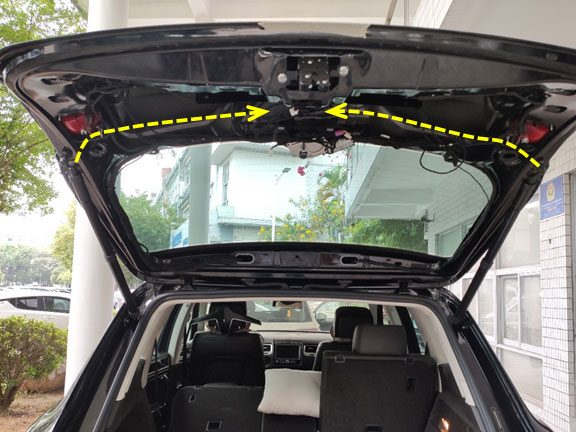

8、尾门原车孔进撑杆线。

9、穿左右撑杆线到尾门，穿好线后塞好孔塞。

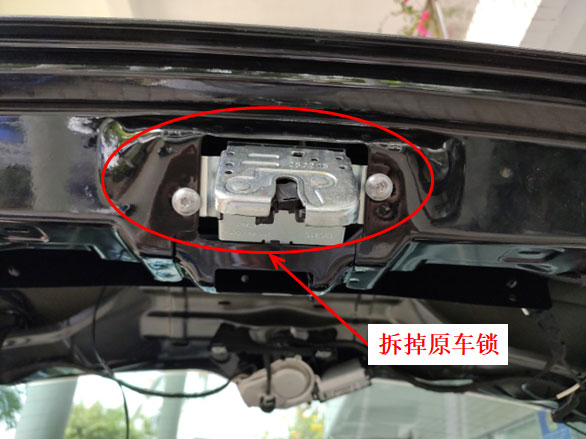

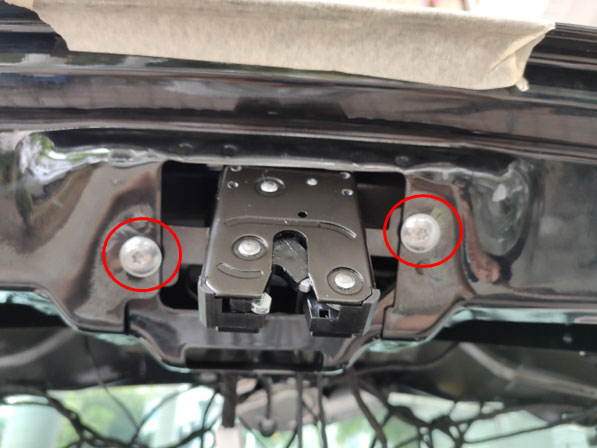

10、拆掉原车锁。

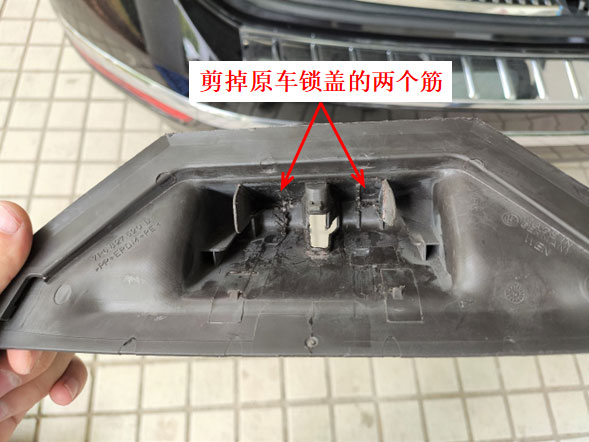

11、剪掉原车锁盖的两个筋。

12、锁信号线对插好电吸锁插头。

13、装好电吸锁。

14、对插尾门外扣手开关插头。

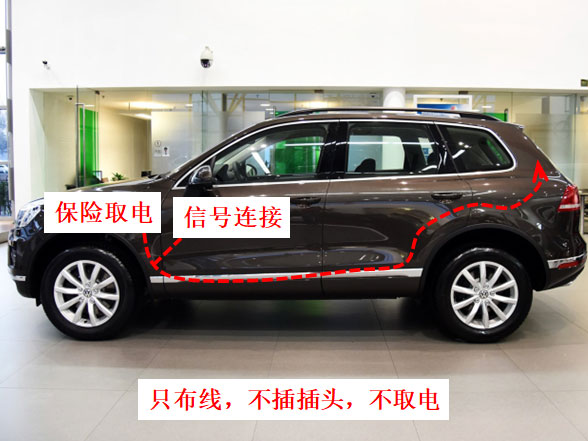

15、布电源线。（只布线，不插插头，不取电）

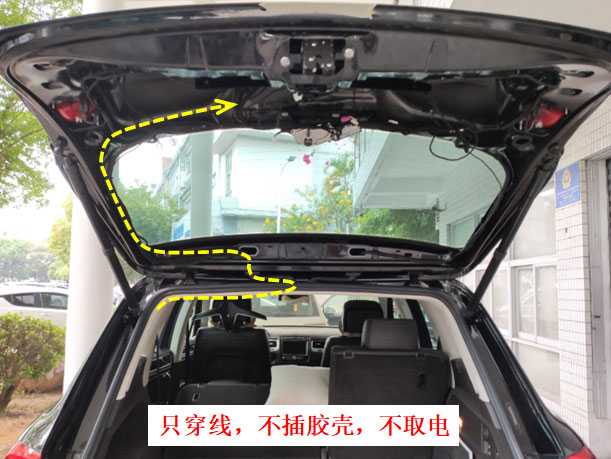

16、穿电源线到尾门。（只穿线，不插胶壳，不取电）

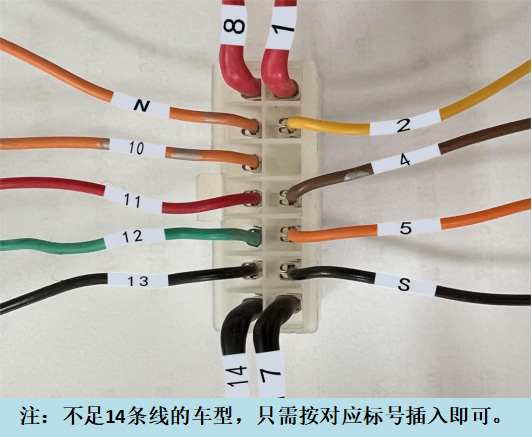

17、将电源线端子按示意图插入胶壳。

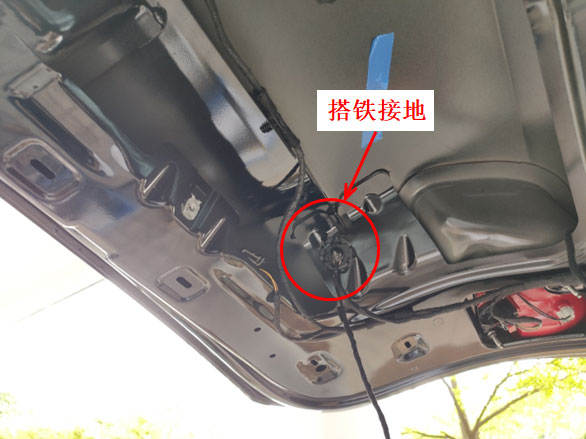

18、尾门图示位置搭铁接地。

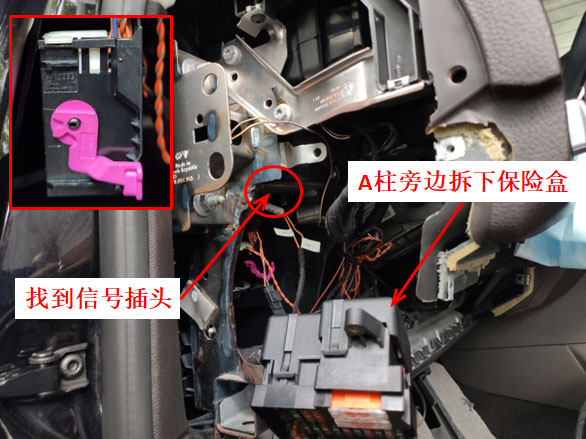

19、驾驶室A柱拆下保险盒，找到图示信号插头。

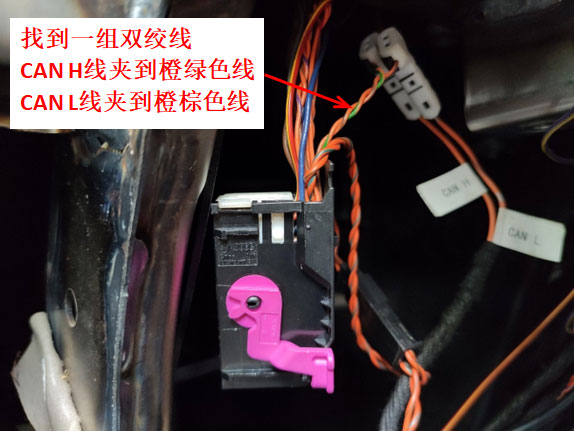

20、在A柱保险盒旁的信号插头，找到一组双绞线，将CAN H线夹到橙绿色线，将CAN L线夹到橙棕色线。

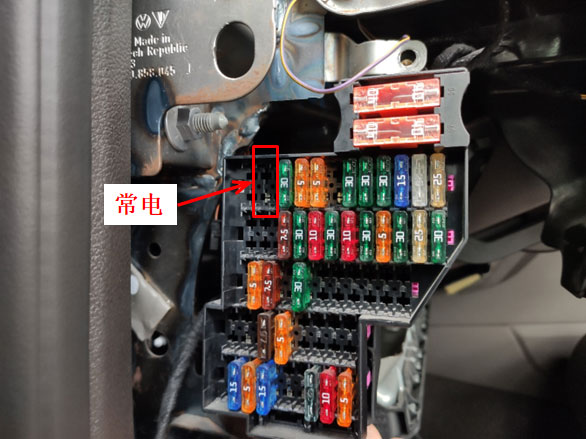

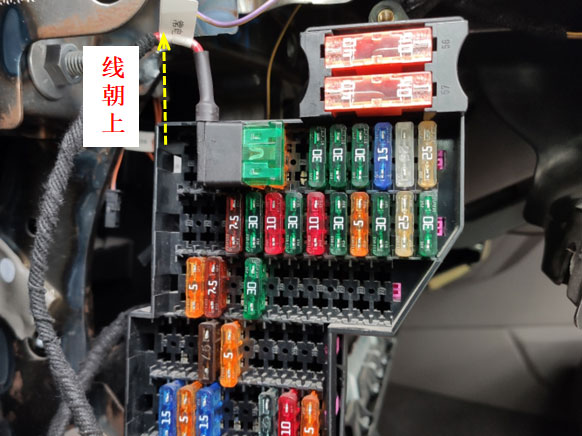

21、驾驶位A柱旁边的保险盒，取电脚位脚位如图所示。

22、将取电器插入控制盒，注意线朝向。

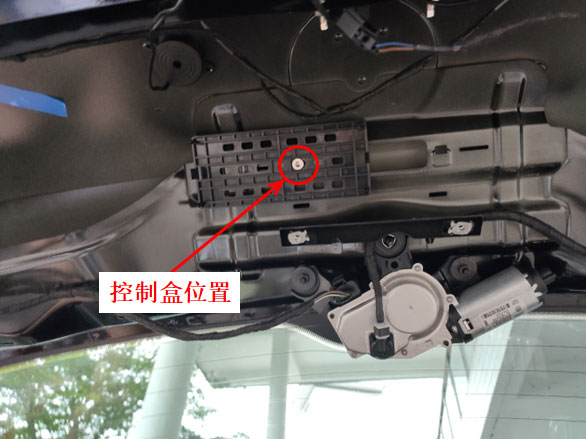

23、尾门确定好位置安装控制盒。

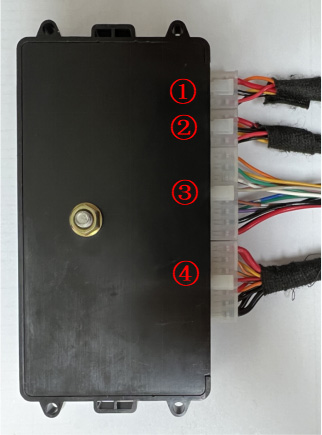

24、将撑杆线①②，锁信号线③，电源线④按顺序插入控制盒后，装好控制盒。

25、先手动将门关至碰锁扣位置，然后开关门各一次，系统完成初始化后，开始测试电动尾门的各项功能。

26、装回所有饰板，装好加装开关（扣掉原车小盖板）。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ● 按遥控钥匙尾门键2次；

  ● 扣驾驶室尾门按键；

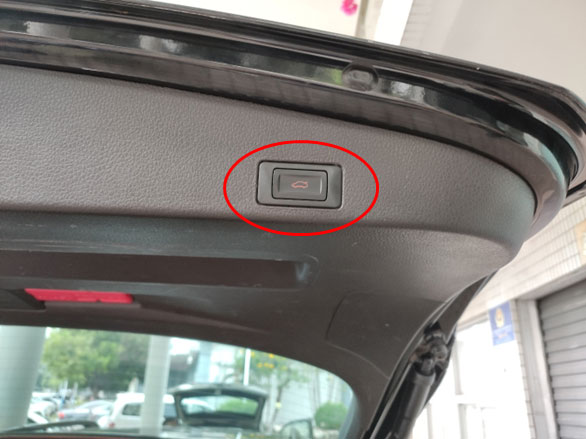

  ● 按原车尾门开关；

  ● 按尾门加装开关。

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3. 尾门高度记忆方法：

    将尾门开到自己想要设定的高度，再长按尾门上的加装开关，听到“嘀----”长响后松开开关，高度记忆成功。

    小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；

  “嘀---”长响：记忆高度成功。
