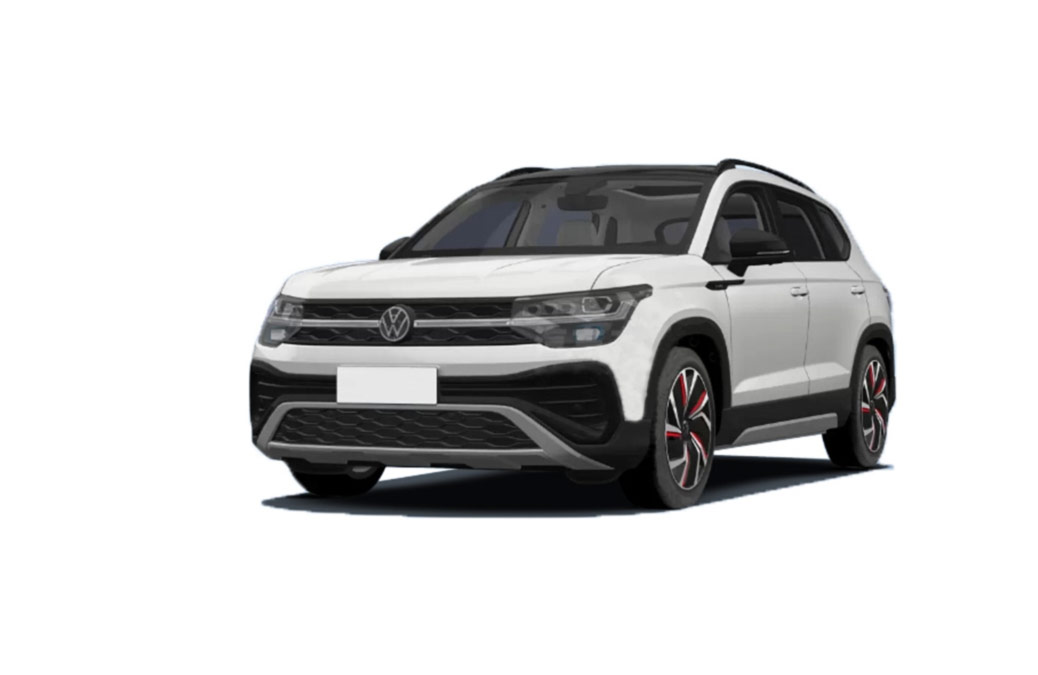

(庸系列）23款大众途岳安装说明
一. 安装注意事项
四. 安装方法

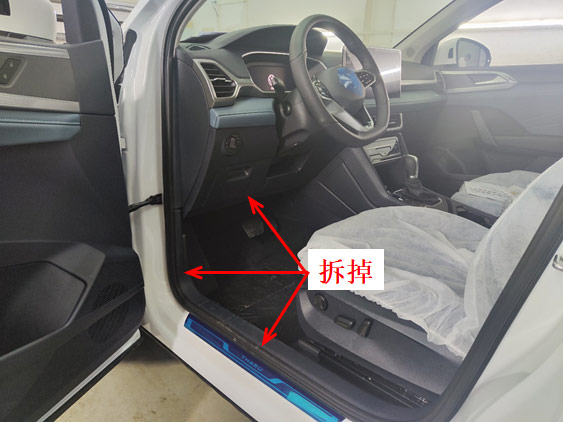

1、拆掉驾驶室脚踏板饰板、面板。

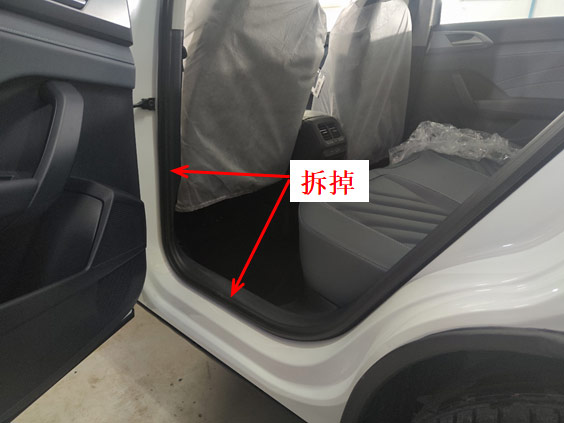

2、拆掉左后排脚踏板饰板。

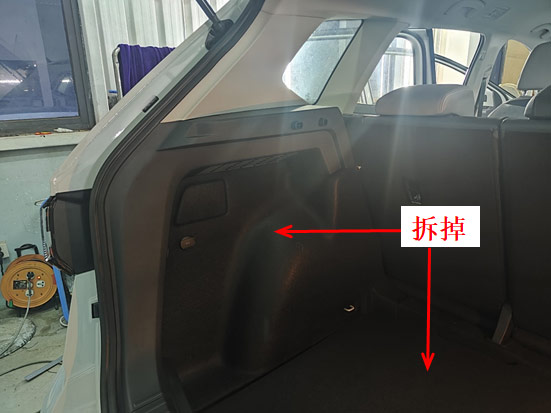

3、拆掉尾箱左侧饰板。
4、拆掉尾门拉手螺钉。

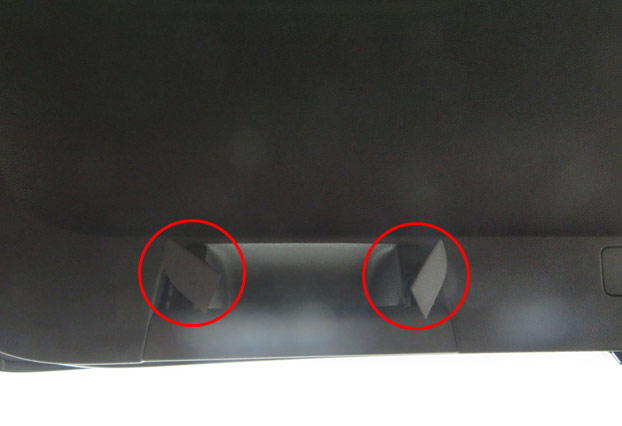

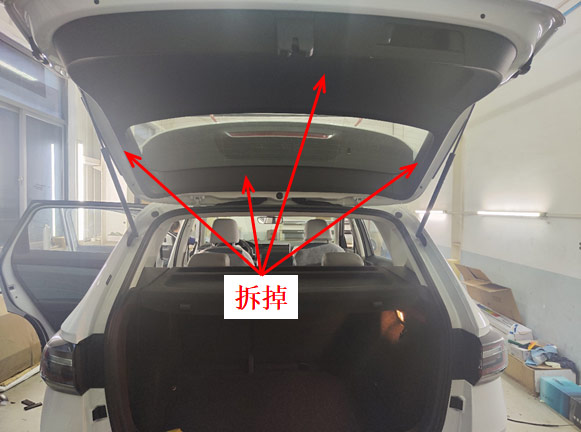

5、拆掉尾门饰板。

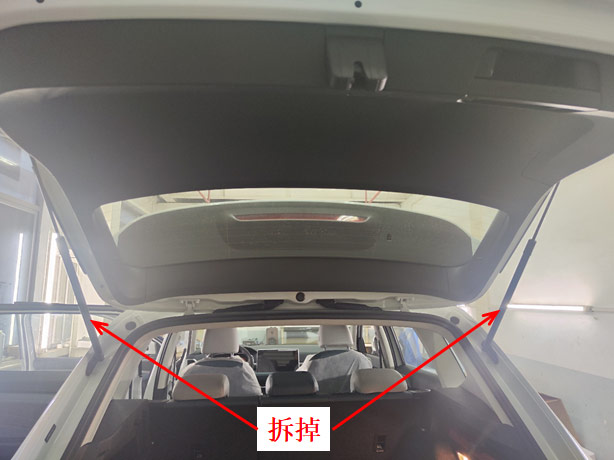

6、拆掉原车气动杆。

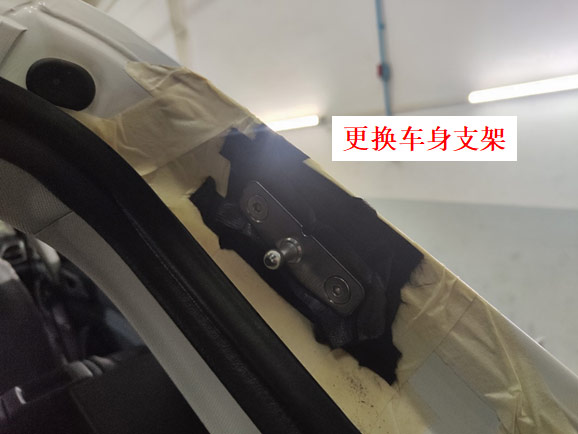

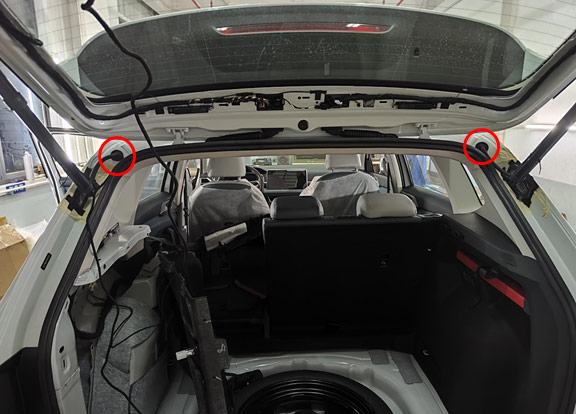

7、更换车身支架，左右一样。

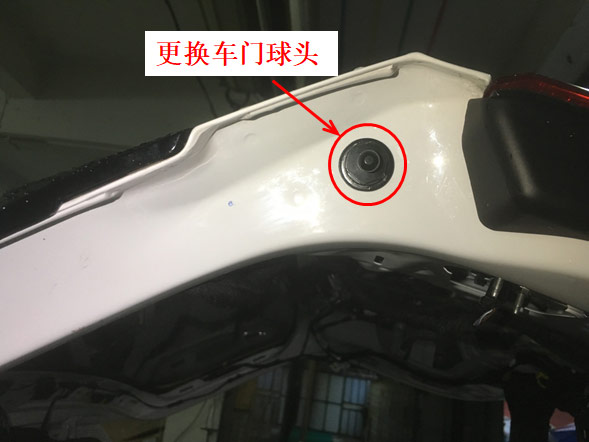

8、更换尾门球头，左右一样。

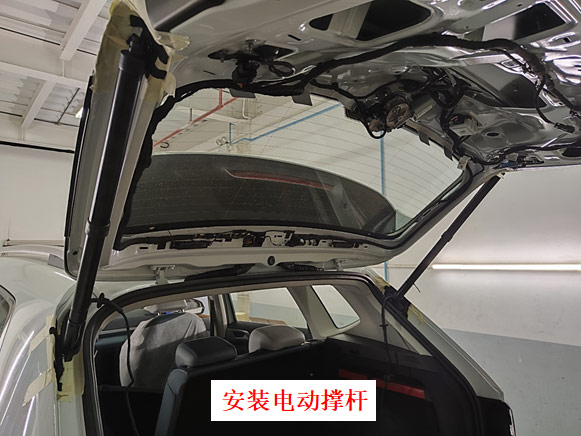

9、安装电动撑杆，L在左，R在右（撑杆编号的第一个字母），撑杆带线的一端安装在车身。

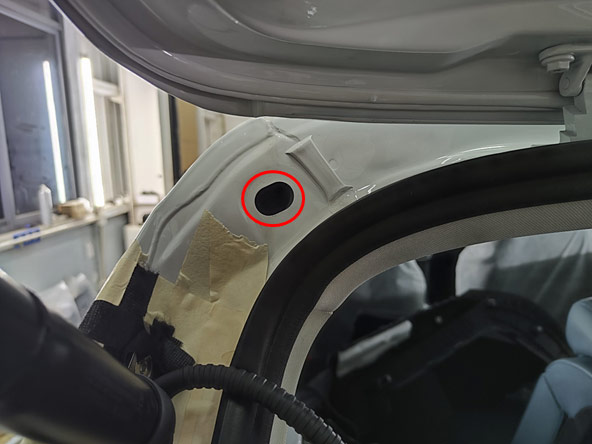

10、原车孔进撑杆线，左右一样。

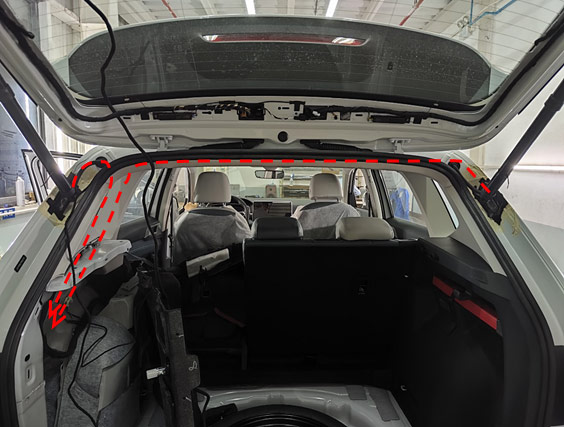

11、布撑杆线至尾箱左侧。
12、塞好孔塞，左右一样。

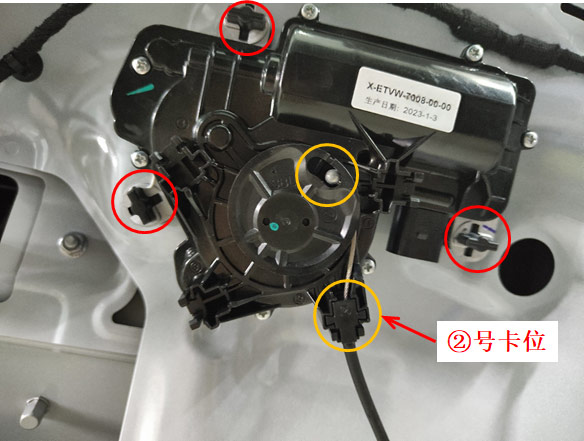

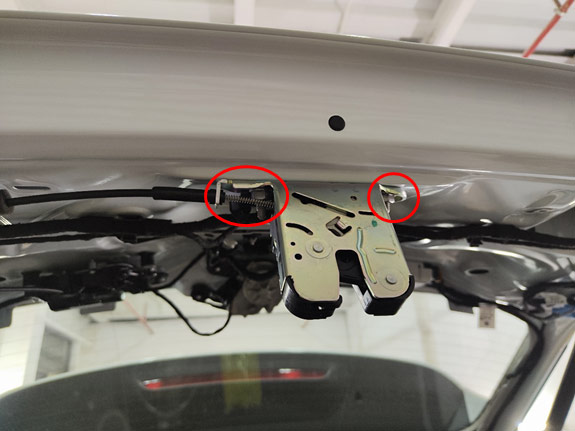

13、拆原车锁，装拉索（有弹簧的一端），安装电吸锁。
14、原车孔装电吸锁锁机、连接拉索另一端。

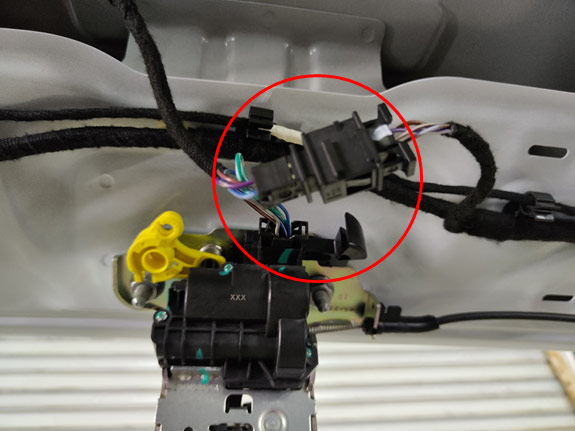

15、锁信号线对插电吸锁插头。

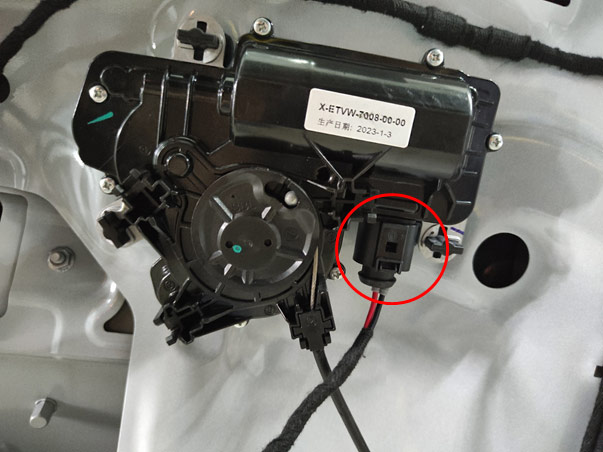

16、锁信号线对插电吸锁锁机马达。

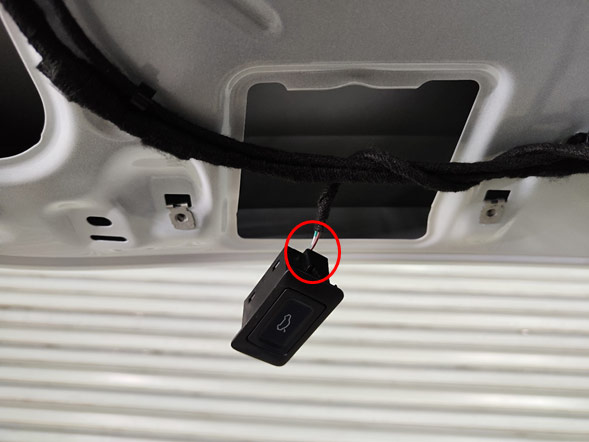

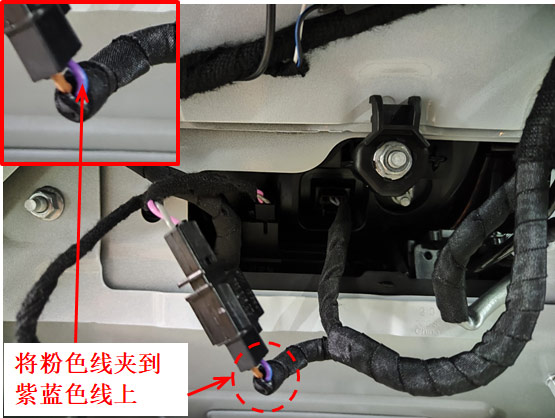

17、将锁信号线的粉红色线，夹到图示原车尾门开关胶壳的紫蓝色线上。
18、装好加装开关。

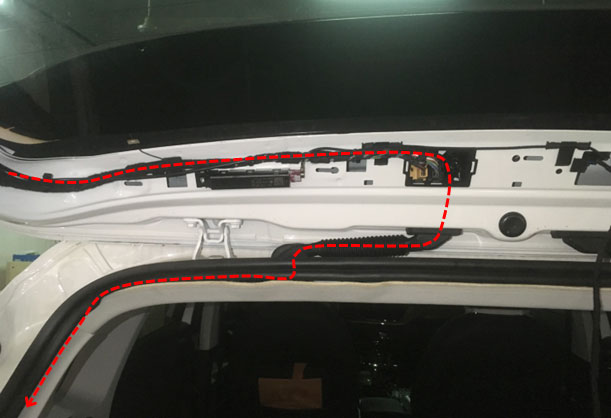

19、布锁信号线到尾箱。

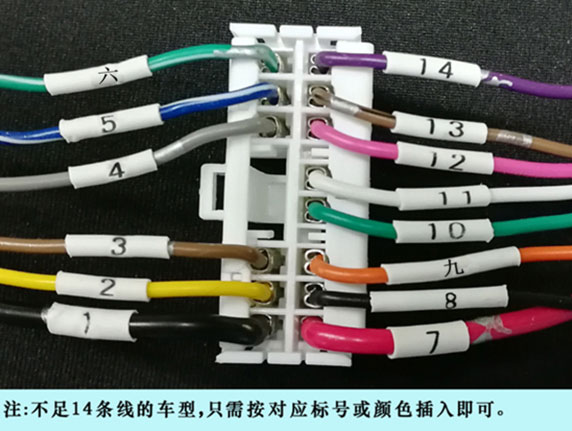

20、将锁信号线按图示插入控制盒。

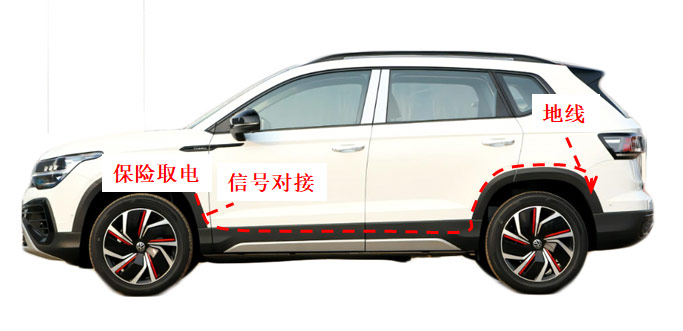

21、布电源线。

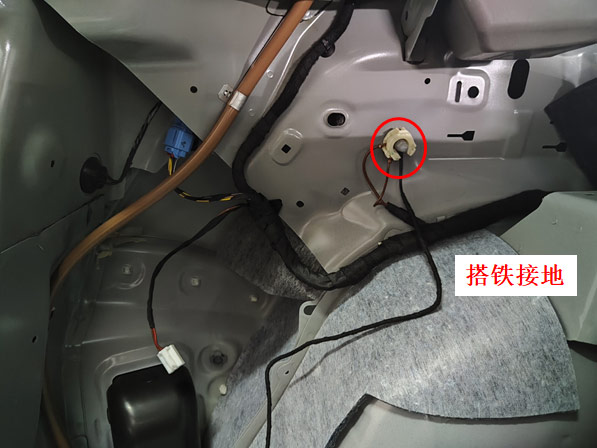

22、尾箱左侧搭铁接地。
23、驾驶室保险盒背后取信号对夹一组双绞线，CAN L线夹到橙棕色线（插线面从左往右第一排第5脚位），CAN H线夹到绿色线（插线面从左往右数第二排第5脚位）。
24、检查对插插头，确认无误。

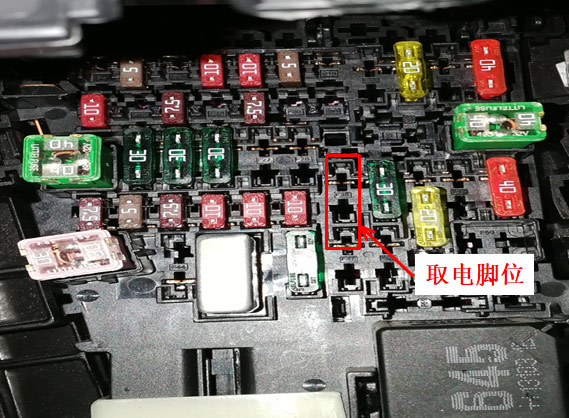

25、取电脚位如图。

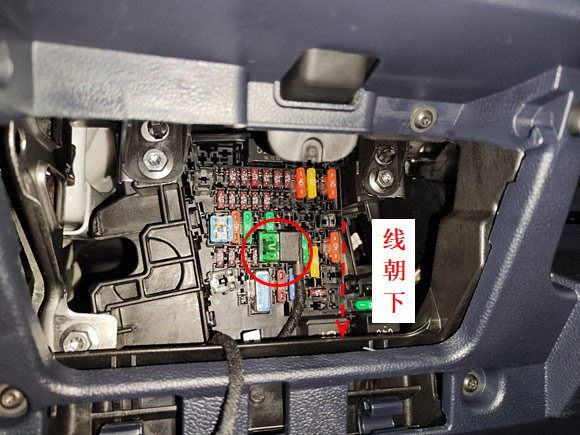

26、将取电器插入图示位置，注意线朝下。
27、此处孔位装控制盒。

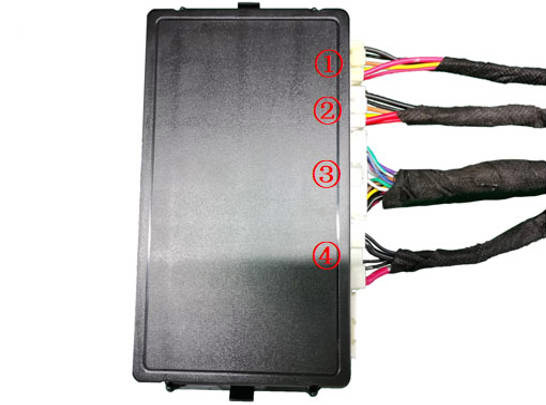

28、将撑杆线①②，锁信号线③，电源线④，按顺序插入控制盒。
29、按尾门加装按键开关门一次，系统完成初始化，然后测试电动尾门的各项功能。

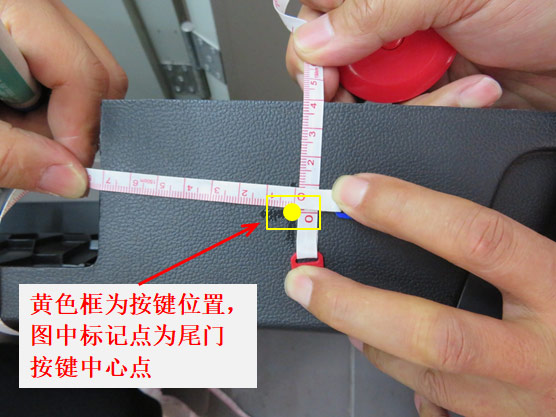

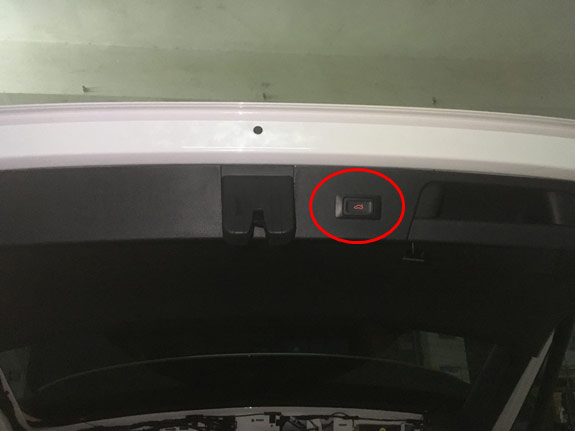

30、在尾门饰板右侧图示位置，用φ14mm钻头钻孔。

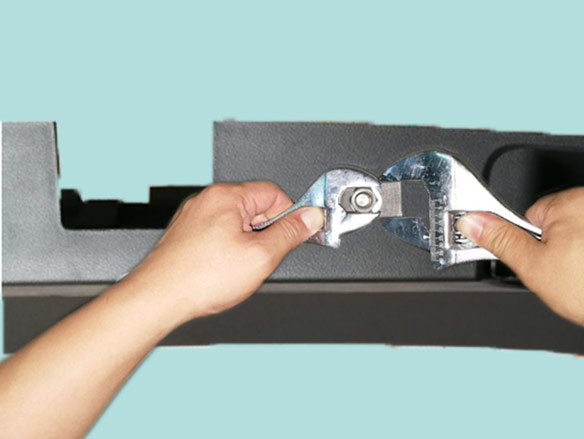

31、装开孔器，用开孔器开孔（一把扳手固定开孔器，一把扳手拧开孔器螺母）。
32、装回所有饰板，装好加装开关。
五. 系统初始化方法：
①按尾门加装开关，尾门自动关闭；
②按尾门外开关，让尾门打开，“嘀---”长响一声；
③系统初始化完成。
六. 电动尾门使用说明
尾门打开或关闭有以下几种方法：
●长按遥控钥匙的尾门键
●按驾驶室的解锁键3次
●按尾门外扣手开关
●按尾门的加装开关
尾门暂停方法：
尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。（尾门外的按键开关只能开门，不能暂停）
尾门高度记忆方法：
将尾门开到自己想要设定的高度，再长按尾门上的加装开关，听到 “嘀----”长响后松开开关，高度记忆成功。
小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。
蜂鸣器声音的含义：
“嘀”响一声，表示接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；
“嘀嘀”响两声，表示开门或关门到位；
“嘀嘀嘀”响三声，表示开门或关门过程阻力过大，已经智能防夹了；
“嘀---”长响，表示记忆高度成功。
