（X系列）19-22款大众探岳安装说明【自制锁】
一. 安装注意事项
四. 安装方法
1、拆驾驶室左侧饰板、脚踏板、储物盒。
2、拆左后排脚踏板、B柱饰板。
3、拆尾门饰板螺钉。
4、拆尾门饰板。
5、取出尾箱垫，拆尾箱下饰板。
6、拆掉尾箱左侧饰板。
7、拆原车锁，更换电吸锁。
8、布锁信号线到尾箱左侧（未插胶壳先不插对插头）。
9、锁信号线端子按示意图插到胶壳内，插好后两边扣位往内扣紧。
10、对插锁信号线插头。
12、将锁信号线束的粉色线夹到原车尾门按键的非棕色线（年款不同可能车型线颜色不同，夹非棕色线），然后检查粉色线是否有电，有电即夹对。
12、装好加装开关。
13、拆气动杆。

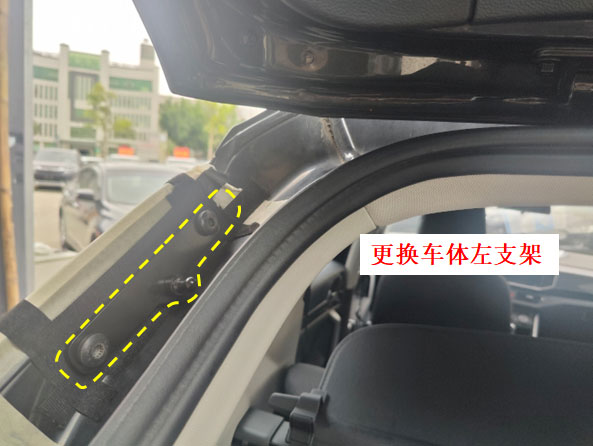

14、更换车体左支架，用原车螺钉。

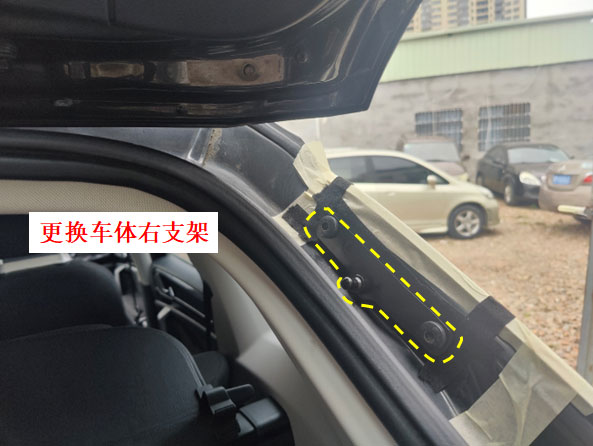

15、更换车体右支架，用原车螺钉。
16、安装电动撑杆，L在左，R在右（撑杆编号的第一个字母）。

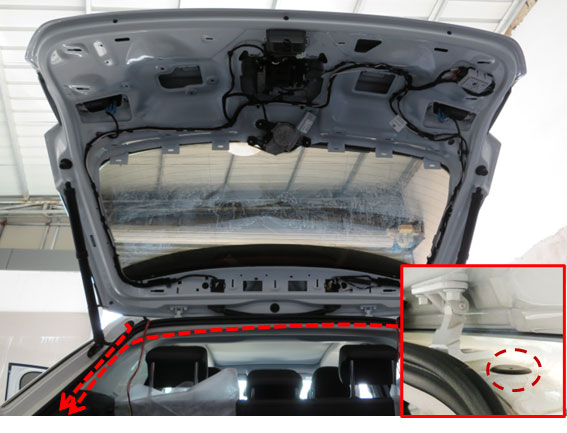

17、如图示，将尾门铰链处的胶塞取出，布撑杆线到尾箱左侧。
18、塞好孔塞（左右一样）。

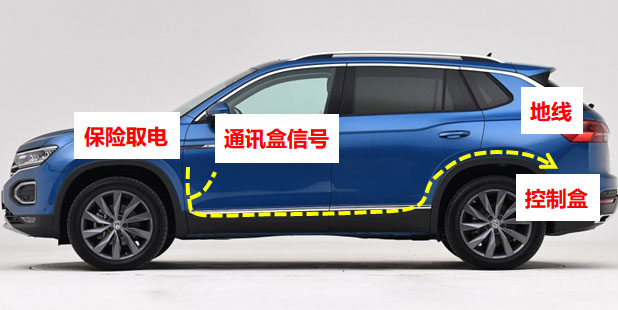

19、布电源线。
20、尾箱左侧接地线。
21、驾驶室保险盒后面找到图示CAN盒【不同款式插头颜色有差异】，找到插头的一组双绞线，将CAN H线夹到橙绿色线，CAN L线夹到橙棕色线。
22、取电器插到图示位置（常电：从上往下第四排，从左往右第7个）。
23、如图，用ø6mm钻头钻孔装控制盒支架。
24、左右撑杆线①②、锁信号线③、电源线④按顺序插好，扣好控制盒。
25、手动将门关至碰锁扣位置，按尾门加装开关开门，然后测试电动尾门的各项功能。
26、装回所有饰板，装好加装开关（抠掉原车盖板）。
五. 系统初始化方法：
①按尾门加装开关，尾门自动关闭；
②按尾门外开关，让尾门打开，“嘀---”长响一声；
③系统初始化完成。
六. 电动尾门使用说明
1、尾门打开或关闭有以下几种方法：
长按遥控钥匙的尾门解锁键
按驾驶室的解锁键3次
按尾门外的按键开关
按尾门的加装开关
2. 尾门暂停方法：
尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。
3.加装开关使用方法：
①关门加速：
长按尾门上的加装开关，听到第1声“嘀”后松开开关，短响1声，尾门关门加速生效。
（关门加速有五档，重复此步骤一次升一档）
②开门加速：
长按尾门上的加装开关，听到第2声“嘀”后松开开关，短响2声，尾门开门加速生效。
（开门加速有五档，重复此步骤一次升一档）
③高度设定：
长按尾门上的加装开关，听到第3声“嘀”后松开开关，短响3声，高度记忆成功。
小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。
④增加刹车力（开门保持力）
长按尾门上的加装开关，听到第6声“嘀”后松开开关，长响2声，刹车力增加生效。
（增加刹车力有五档，重复此步骤一次升一档）
⑤恢复出厂设置：
长按尾门上的加装开关，听到第7声“嘀”后松开开关，长响3声，恢复出厂设置生效。
4.蜂鸣器声音的含义：
“嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；
“嘀嘀”响两声：开门或关门到位；
“嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；
