18-21款大众探歌安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

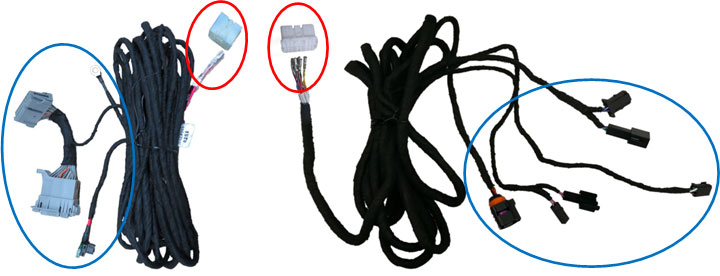

 ● 部分线束的端子在出厂时尚未插胶壳（如下图红色圈内的端子），布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳，再将线束其它插头（如下图蓝色圈内的插头）与原车插头对插；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

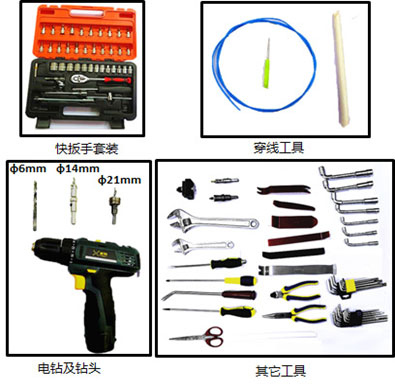

二.安装工具

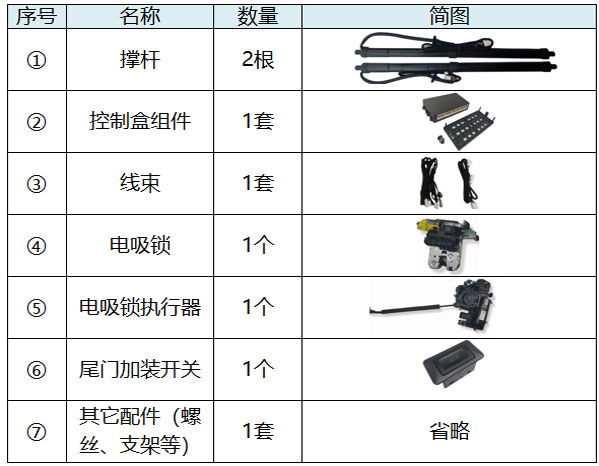

三.产品清单

四.安装方法

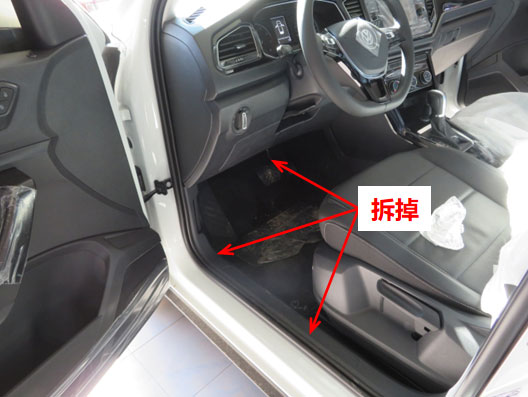

1、拆驾驶室左侧饰板、脚踏板、储物盒。

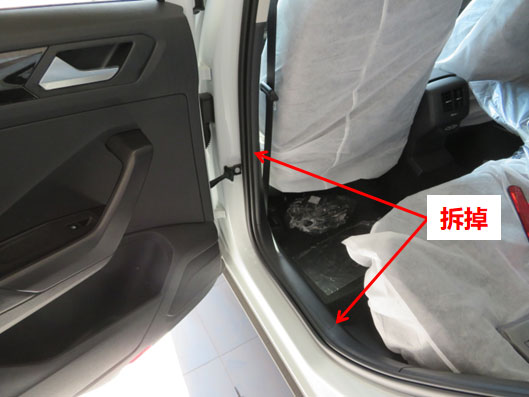

2、拆左后排脚踏板、B柱饰板。

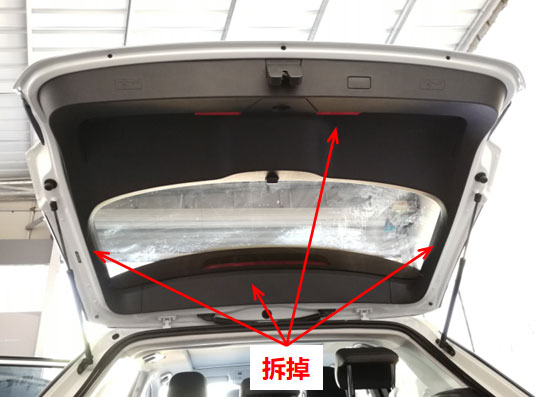

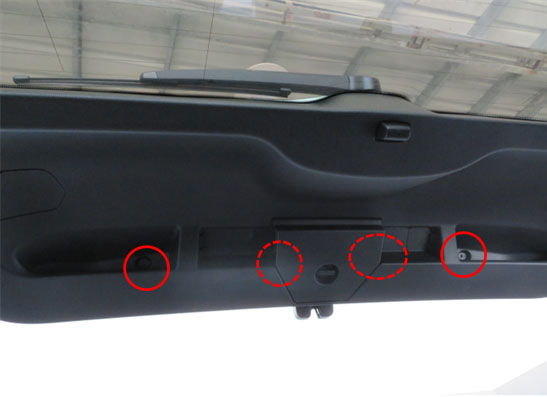

3、拆尾门饰板螺钉。

4、拆尾门饰板。

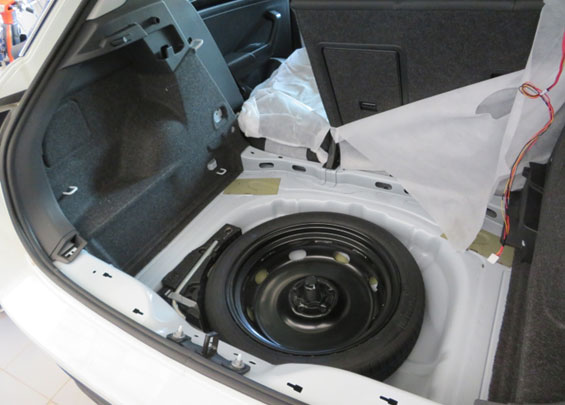

5、取出尾箱垫，拆尾箱左侧饰板。

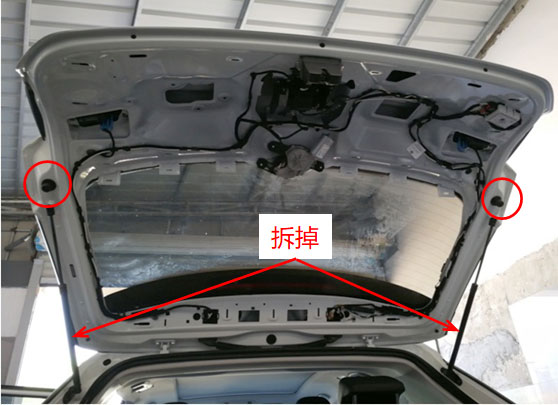

6、拆气动杆，拆掉门胶墩。

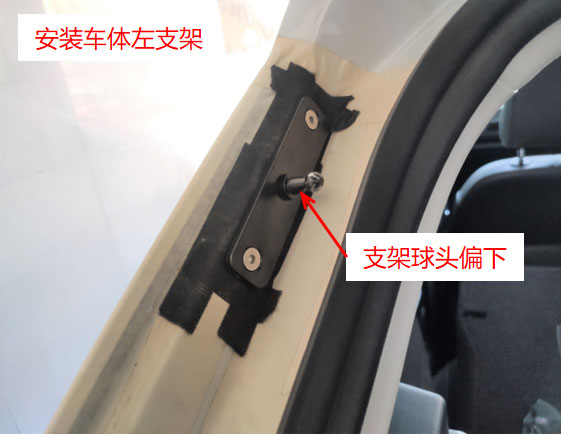

7、安装车体左支架。

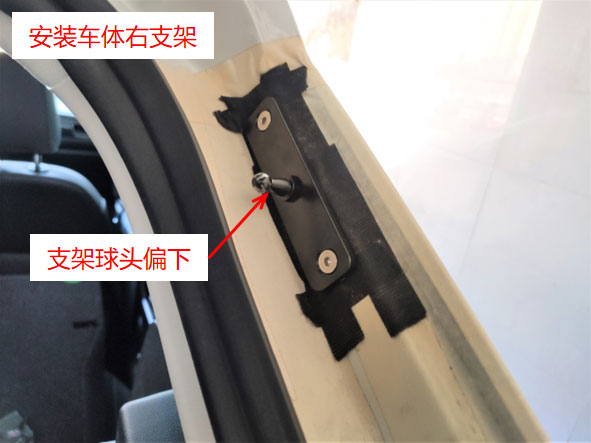

8、安装车体右支架。

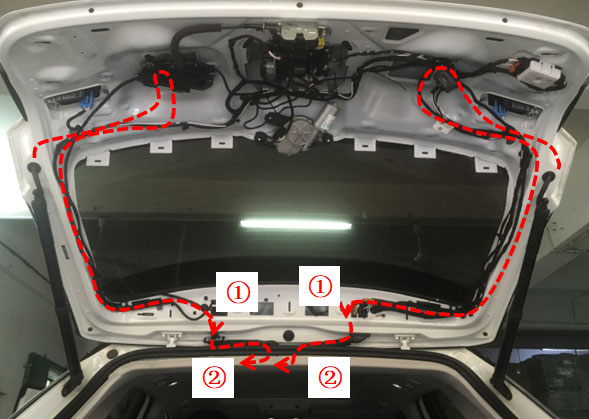

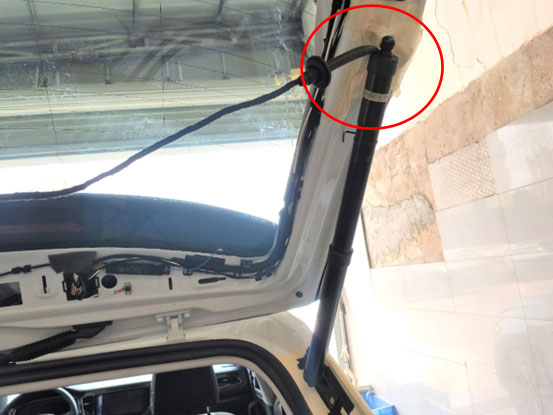

9、安装电动撑杆，L在左，R在右（撑杆编号第一个字母），撑杆带线的一端安装尾门。如图，先穿线到尾门，再布线。

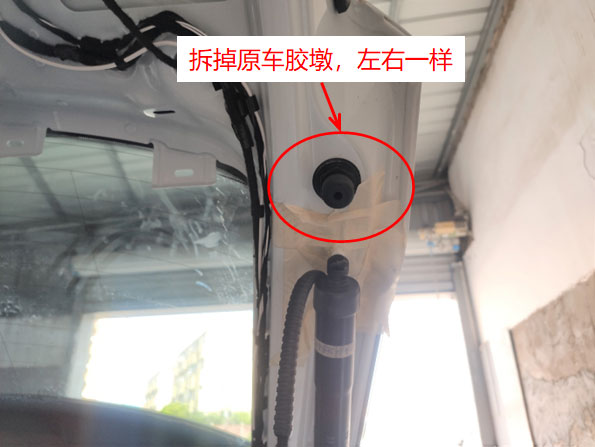

10、拆掉左右原车胶墩，进撑杆线。

11、布撑杆线，穿撑杆线到尾箱左侧，塞好孔塞。

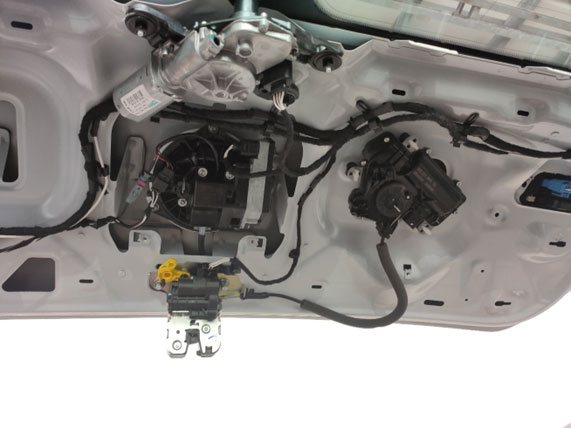

12、拆掉原车锁。

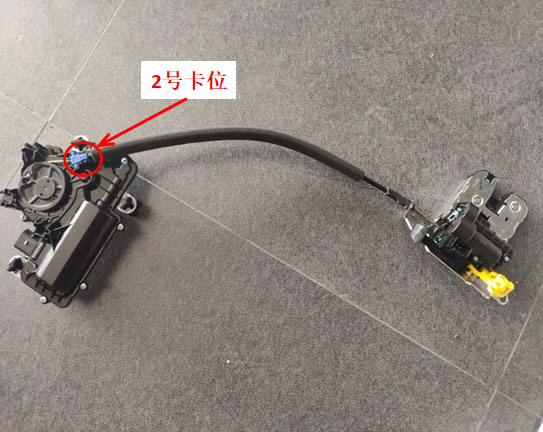

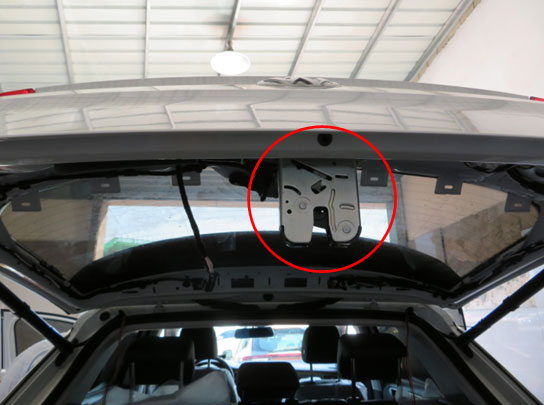

13、组装好电吸锁（公众号回复”拉索“即可查看拉索安装视频）。

14、装好电吸锁。

15、穿锁信号线到尾箱左侧（防止短路，只穿线，不插胶壳）。

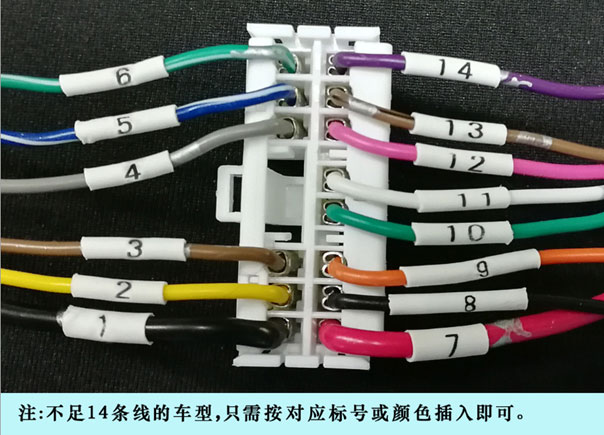

16、将锁信号线端子按示意图插入胶壳。

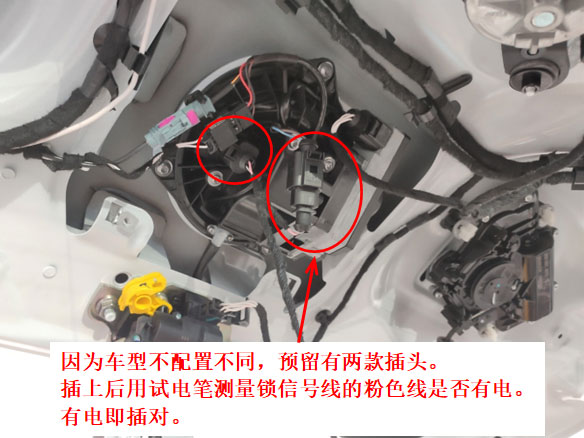

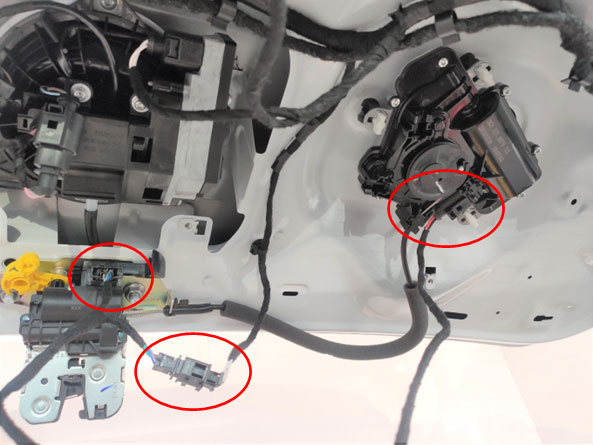

17、锁信号线对插好原车尾门开关插头，插好后检查用试电笔粉红色线是否有电（预留两个插头，插对粉红色线有电）。

18、锁信号线对插好电吸锁插头，插好加装开关。

19、布电源线，沿原车线束进行布线（只穿线，不插胶壳，不取电）

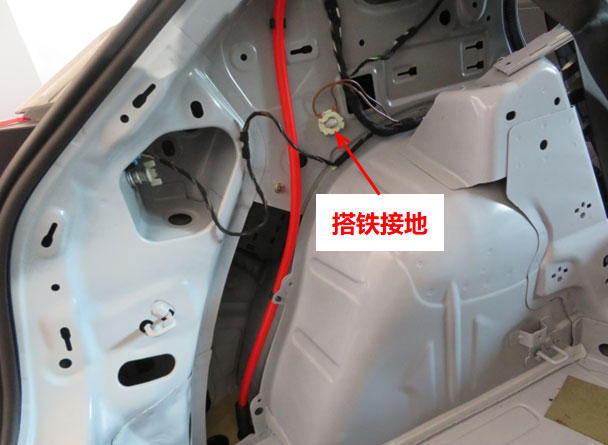

20、尾箱左侧接地线。

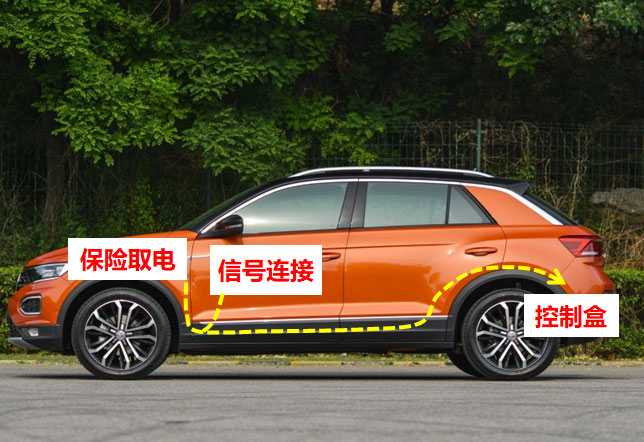

21、保险盒背后找到图示CAN盒，对插好信号插头。

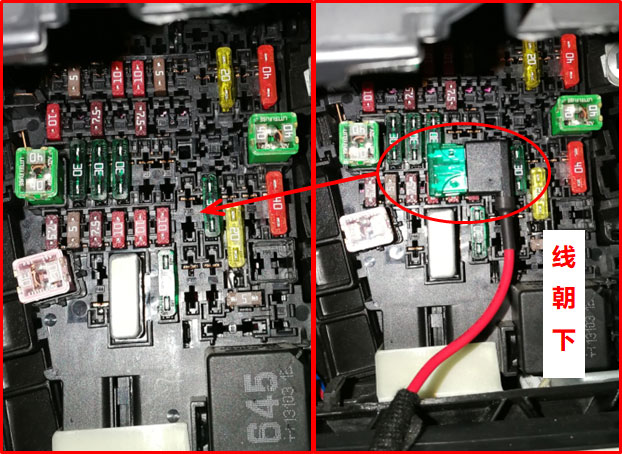

22、取电器插到图示位置（从上往下第四排，从左往右第7个）。

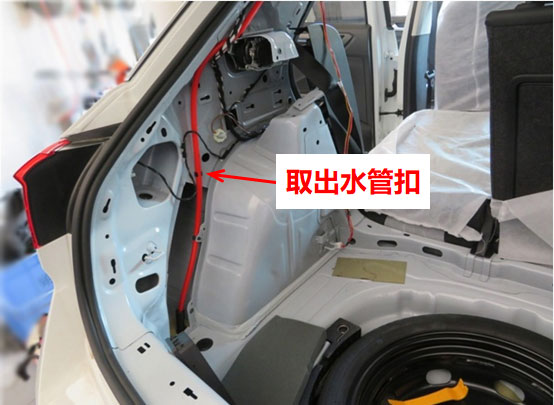

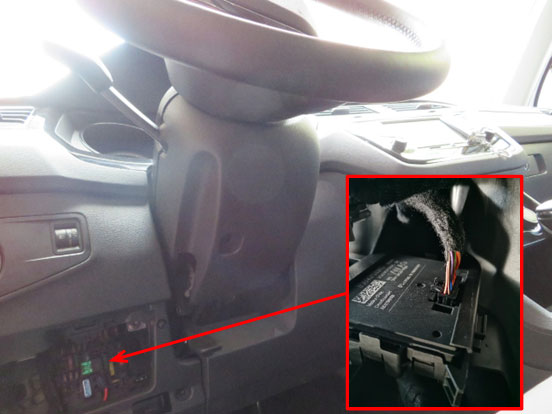

23、取出红色水管卡扣，固定控制盒支架。

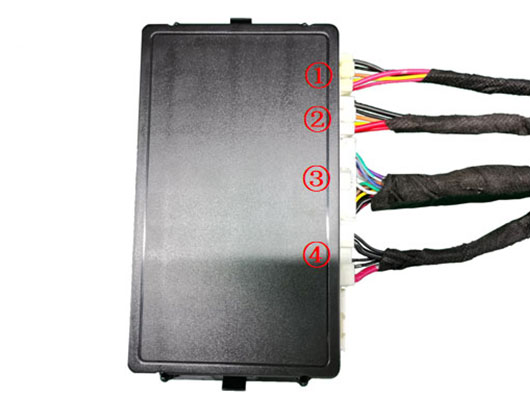

24、将撑杆线①②、锁信号线③、电源线④按顺序插好，扣好控制盒。

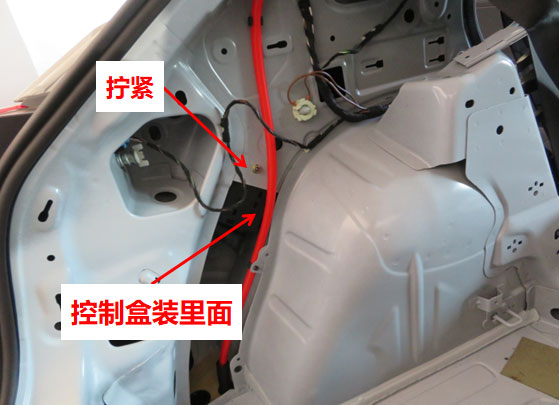

25、固定控制盒。

26、按尾门加装开关关门，然后测试电动尾门的各项功能。

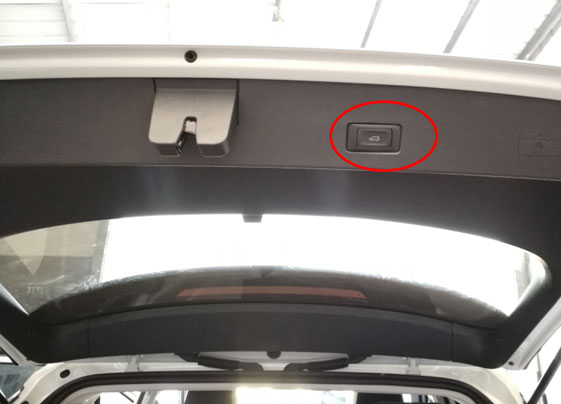

27、装回所有饰板，装好加装开关（抠掉原车小盖板）。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ●长按遥控器尾门按键。

  ● 按遥控钥匙的解锁键3次；

  ● 按驾驶位的解锁按键3次

  ● 按原车尾门开关按键；

  ● 按尾门的加装开关按键。

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3. 尾门高度记忆方法：

    将尾门开到自己想要设定的高度，再长按尾门上的加装开关，听到“嘀----”长响后松开开关，高度记忆成功。

    小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；

  “嘀---”长响：记忆高度成功。
