（庸系列）17-21款大众途观L安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

 ● 部分线束的端子在出厂时尚未插胶壳(如下图红色圈内的端子) ，布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳，再将线束其它插头(如下图蓝色圈内的插头)与原车插头对插；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

二.安装工具

三.产品清单

四.安装方法

1、拆尾门饰板（圆圈内有螺丝）。

2、取出尾箱垫，拆尾箱下饰板、左侧饰板螺钉。

3、拆尾箱左侧饰板。

4、拆驾驶室左侧饰板、脚踏板。

5、拆左后侧脚踏板、B柱饰板。

6、尾箱左侧安装控制盒支架。

7、拆原车锁，装电吸锁。

8、组装好电吸锁（公众号回复”拉索“即可查看拉索安装视频）。

9、装好电吸锁

10、穿锁信号线到尾箱左侧（只穿线，不插插头）。

11、锁信号线端子按示意图插到胶壳内，插好端子后扣紧胶壳两边的扣位。

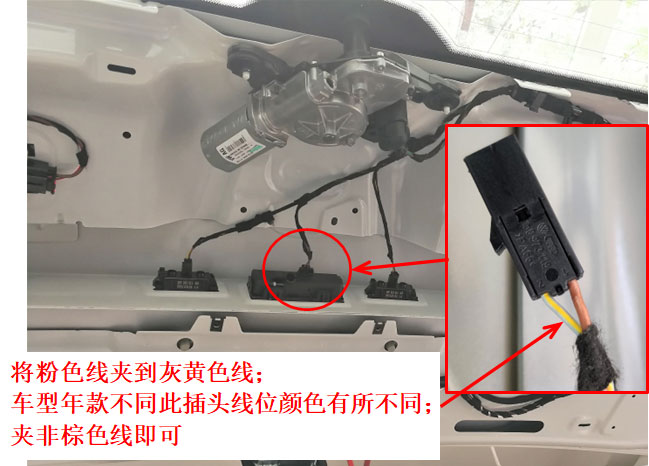

12、锁信号线连接原车尾门按键信号，将粉色线夹到灰黄色线上（非棕色线），夹好后检查粉色线是否有电，有电即夹对。

13、锁信号线对插好电吸锁插头，插好加装开关。

14、拆气动杆。

15、更换左、右支架。

16、安装电动撑杆，L在左，R在右（撑杆编号的第一个字母），撑杆带带线的一端安装在车体，左右一样。

17、车体合页位置原车孔进线，布撑杆线到尾箱左侧，塞好孔塞，左右一样。

18、布电源线。

19、尾箱左侧位置搭地线。

20、左右撑杆线①②、锁信号线③、电源线④按顺序插好，扣好控制盒。

21、驾驶室保险盒后面找到图示CAN盒，找到插头的一组双绞线，将CAN H线夹到橙绿色线，CAN L线夹到橙棕色线。

22、在图示位置插好取电器（从上往下数第三排，从左往右数第四个），线朝下。

23、系统初始化一次，然后测试电动尾门的各项功能。

24、尾门饰板右侧，用φ14mm钻头钻孔。

25、开孔（一把扳手固定开孔器，一把扳手拧螺母）。

26、装回所有饰板，装好加装开关（抠掉原车盖板）。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ● 长按遥控钥匙尾门按键；

  ● 按驾驶室的解锁键3次；

  ● 按尾门外的扣手开关；

  ● 按尾门的加装开关。

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3. 尾门高度记忆方法：

    将尾门开到自己想要设定的高度，再长按尾门上的加装开关，听到 “嘀----”长响后松开开关，高度记忆成功。

    小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；

  “嘀---”长响：记忆高度成功。
