23款大众速腾安装说明

一. 安装注意事项

、

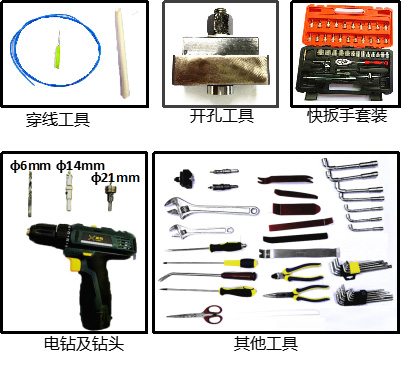

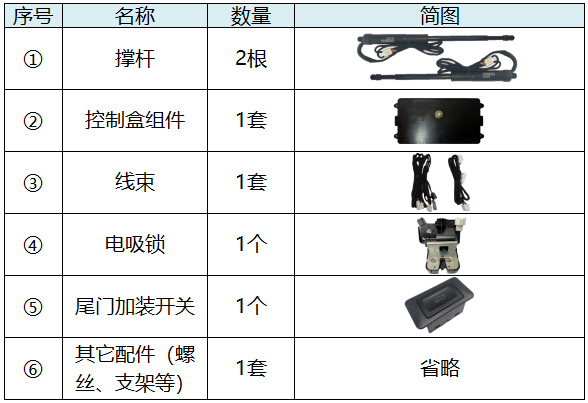

四. 安装方法

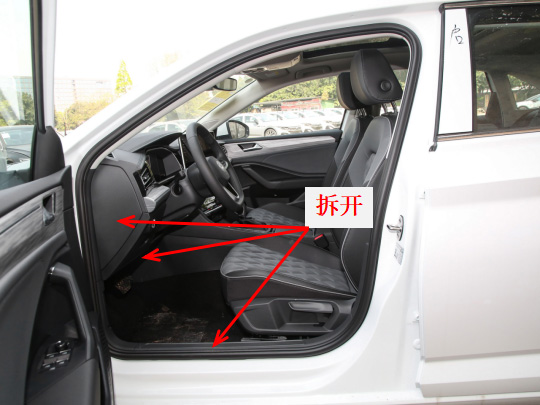

1、拆开主驾左侧门槛饰板、保险盒饰板。

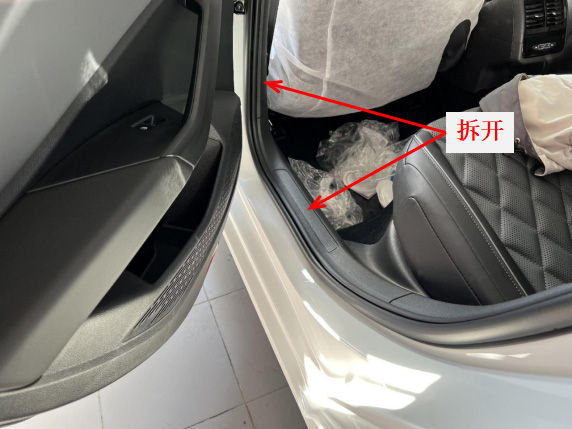

2、拆开左后排门槛饰板，B柱饰板。

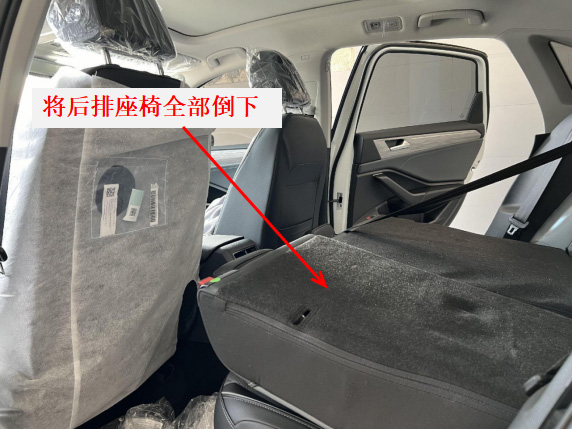

3、将后排座椅全部倒下。

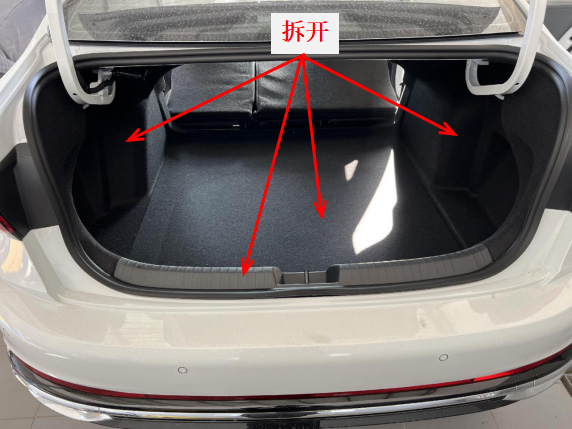

4、取出尾箱垫板，拆出尾箱左右两侧饰板。

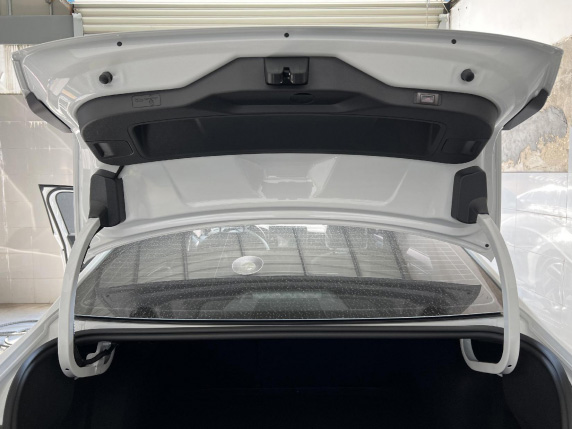

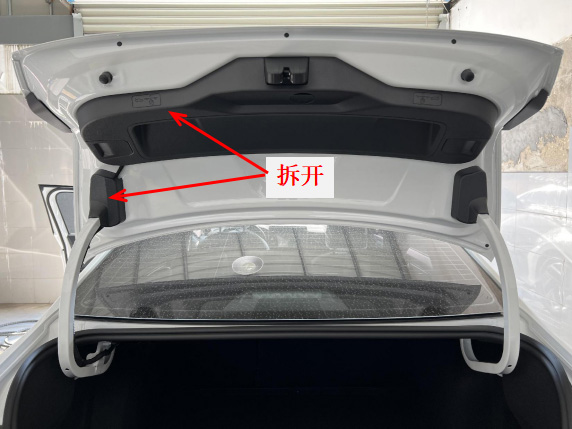

5、拆开尾门饰板。

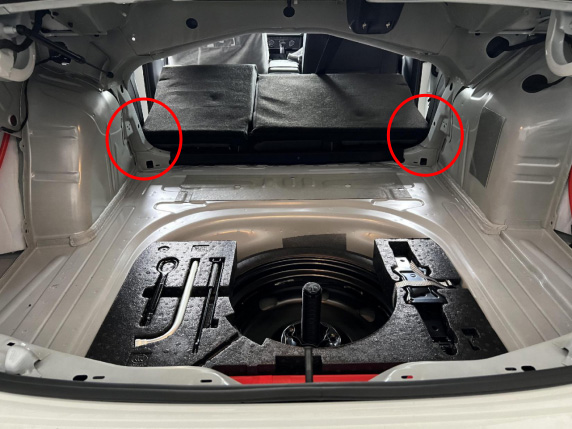

6、图示位置安装车体左右支架。

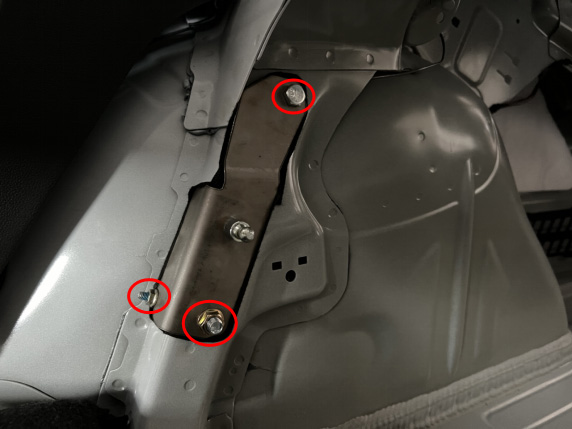

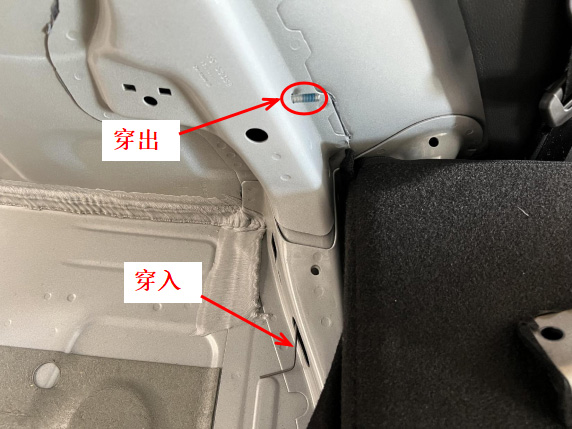

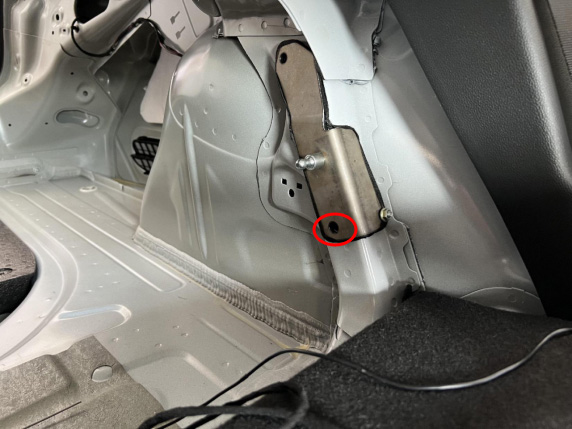

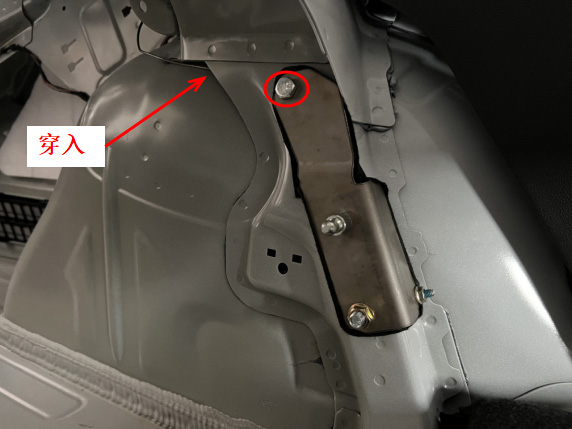

7、安装车体左支架，先在图示位置穿M6手柄螺钉。

8、将车体左支架先固定到车体上，再从原来孔位穿M10手柄螺钉到图示位置。

9、在图示位置穿入手柄螺母，最后将所有螺钉打紧。

10、安装车体右支架，安装方法与左支架相同。

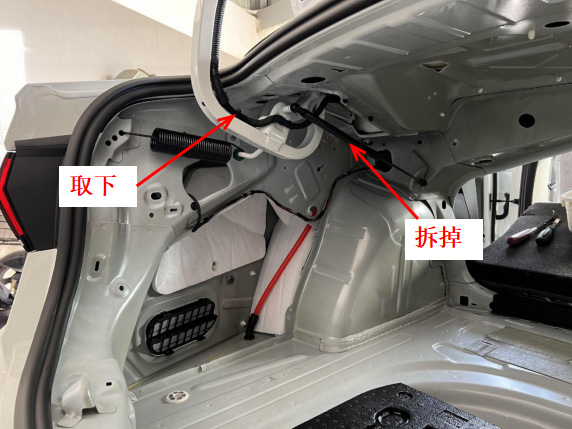

11、取下原车线扣与气动杆。

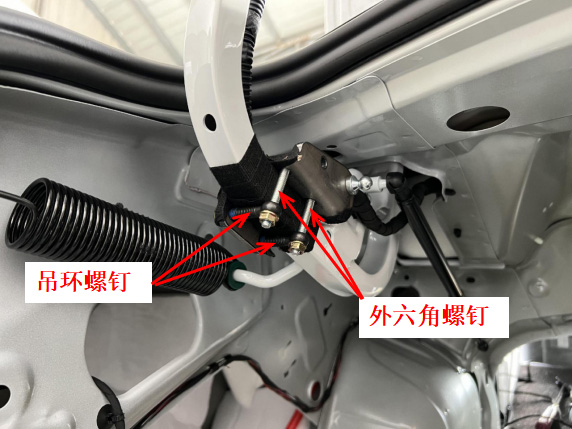

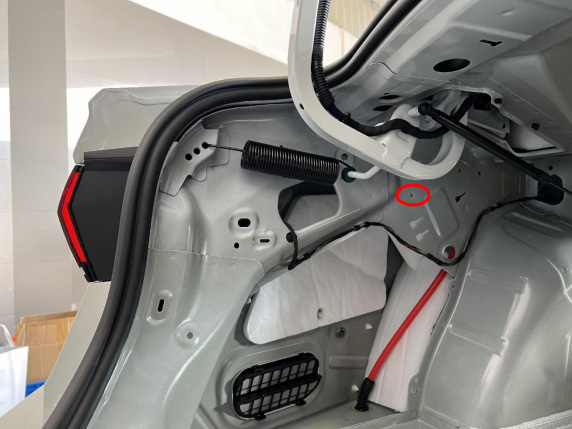

12、安装尾门左支架，将支架定位柱穿入原车线扣孔，按图示位置固定好外六角螺钉与吊环螺钉。

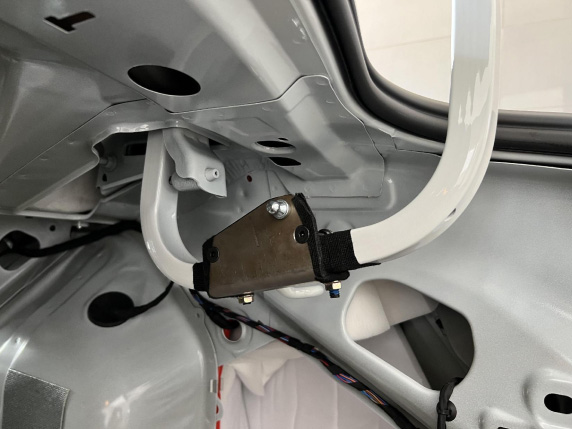

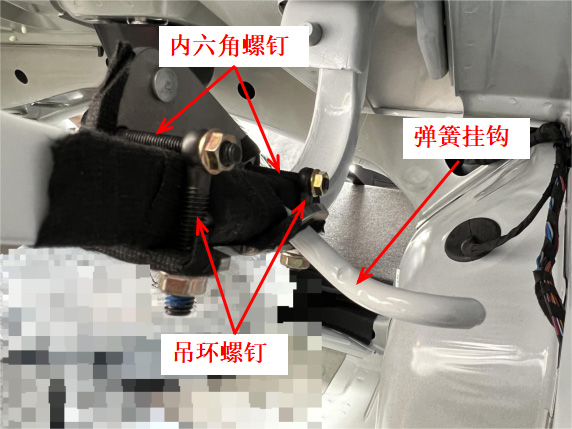

13、将支架上的定位孔穿入弹簧挂钩，按图示位置上好内六角螺钉与吊环螺钉。

14、将所有螺钉打紧。

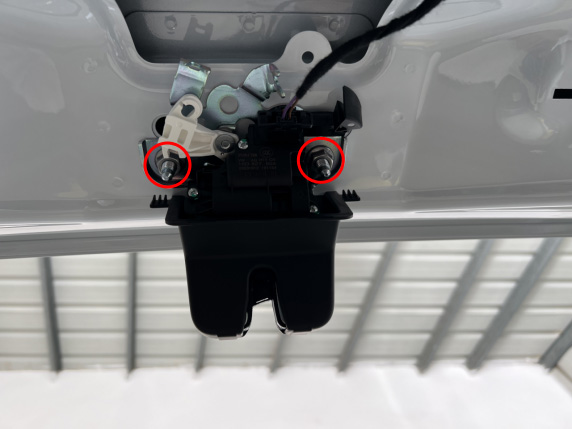

15、拆原车锁。

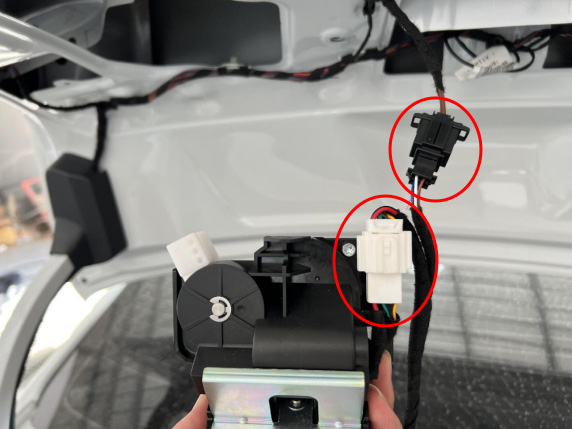

16、锁信号线对插好电吸锁插头。

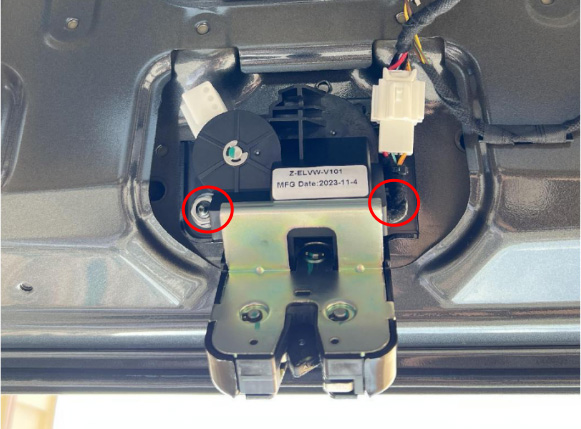

17、装好电吸锁，将原车锁胶套安装到电吸锁上。

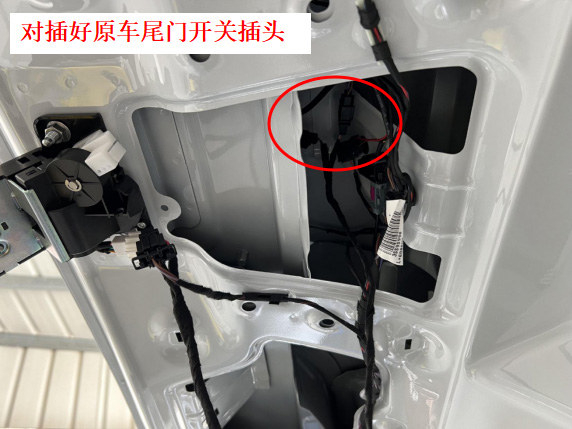

18、锁信号线对插好原车尾门开关插头。

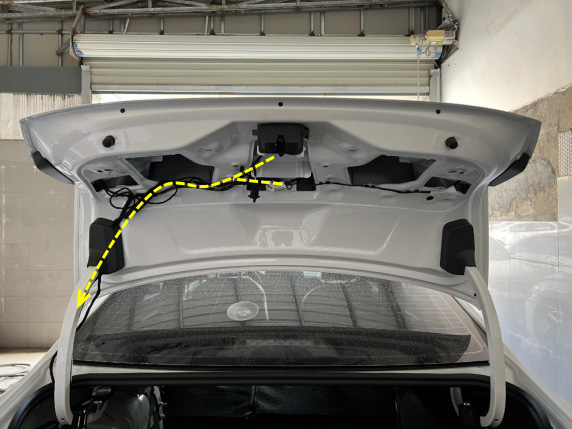

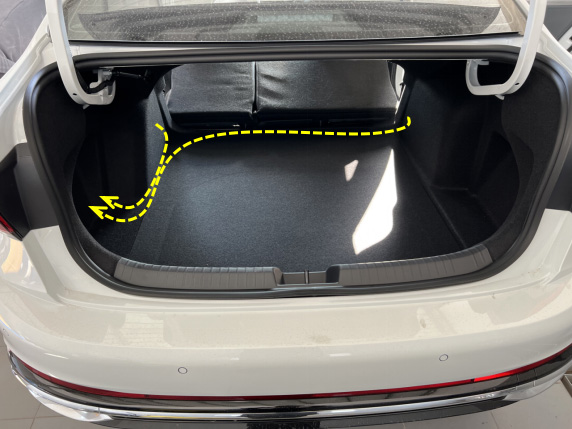

19、布锁信号到尾箱左侧。

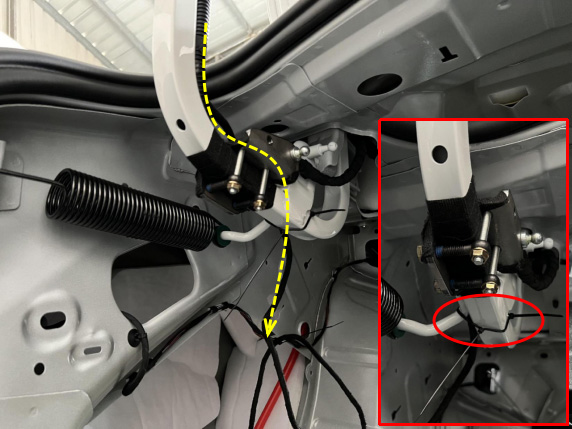

20、在弹簧挂钩处按图示绑好锁信号线，注意在摆臂下方预留一定长度，防止夹线。

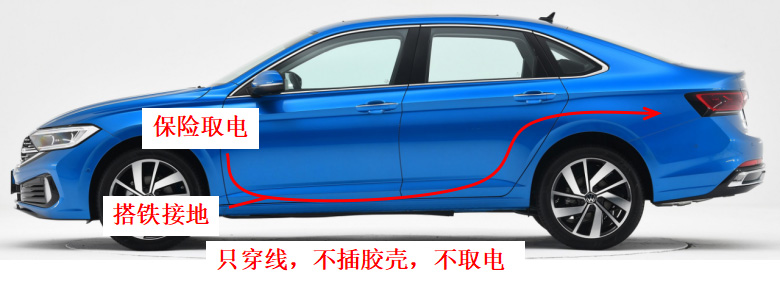

21、布电源线。

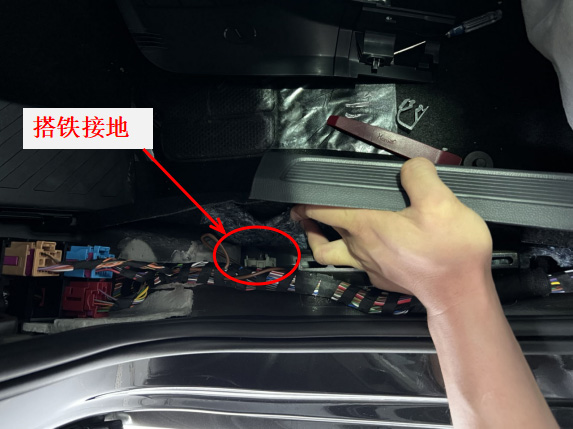

22、驾驶室左侧搭铁接地。

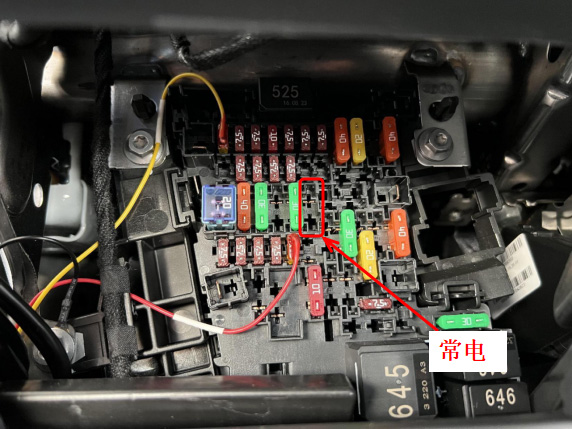

23、驾驶室保险盒，取电脚位如图所示。

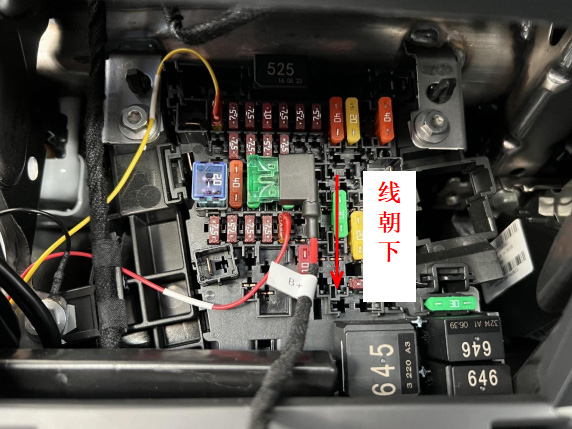

24、将取电器插入保险盒，注意线朝向。

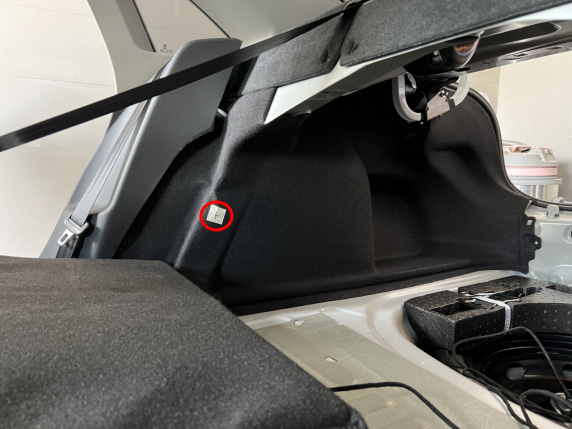

25、图示位置开孔，将车体支架球头露出饰板，撑杆线从此处孔位穿入。

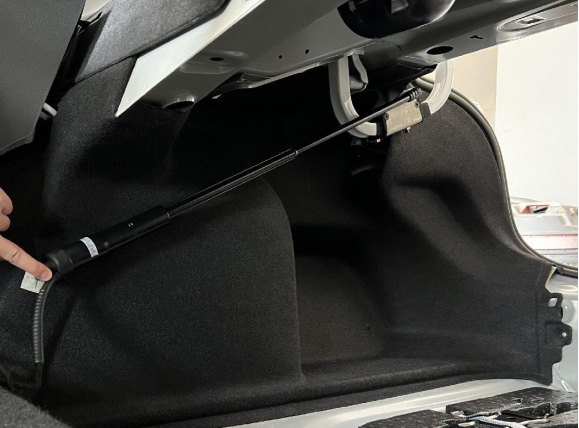

26、安装电动撑杆，L在左，R在右（撑杆编码的第一个字母），撑杆带线的一端安装在车体，左右一样。

27、从开孔处进线，布撑杆线到尾箱左侧。

28、图示原车孔位安装控制盒。

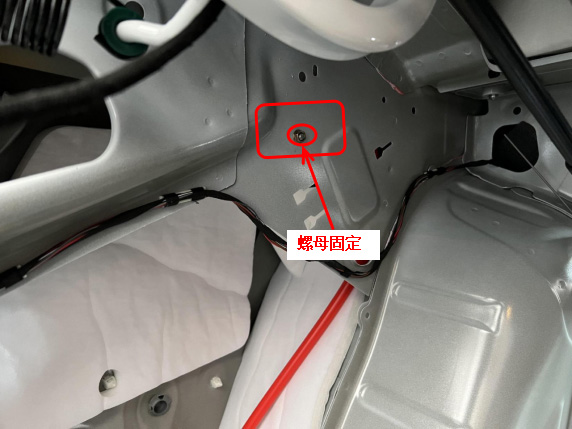

29、安装控制盒，用螺母固定。

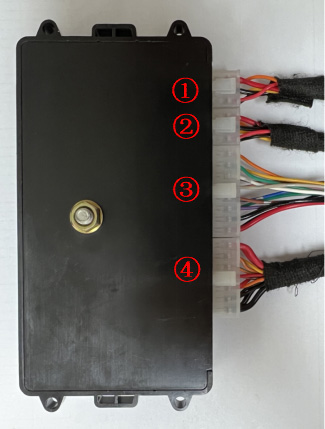

30、将左右撑杆线①②，锁信号线③，电源线④按顺序插入控制盒。

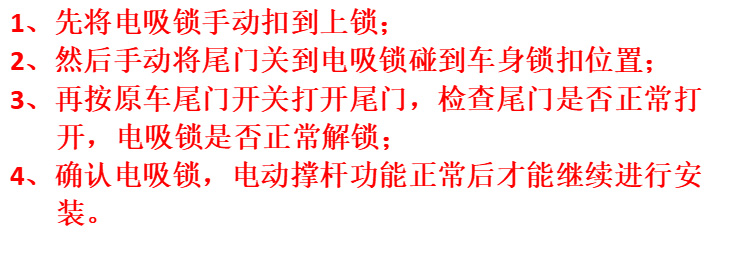

31、确认电吸锁和撑杆功能是否正常。

32、按原车尾门外开关开门，系统完成初始化，然后测试电动尾门的各项功能。

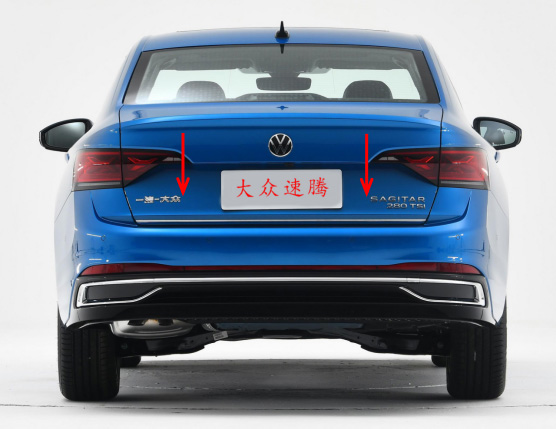

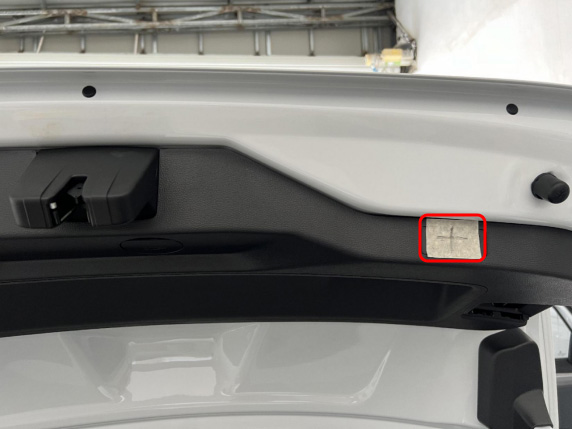

33、尾门加装开关开孔位置如图所示，贴好开孔模板开孔。

34、装好加装开关，装回所有饰板。

五. 系统初始化方法：

①按尾门加装开关，尾门自动关闭；

②按尾门外开关，让尾门打开，“嘀---”长响一声；

③系统初始化完成。

六. 电动尾门使用说明
