（X系列）23款大众速腾安装说明

一. 安装注意事项

、

四. 安装方法

1、拆开主驾左侧门槛饰板、保险盒饰板。

2、拆开左后排门槛饰板，B柱饰板。

3、将后排座椅全部倒下。

4、取出尾箱垫板，拆出尾箱左右两侧饰板。

5、拆开尾门饰板。

6、图示位置安装车体左右支架。

7、安装车体左支架，先在图示位置穿M6手柄螺钉。

8、将车体左支架先固定到车体上，再从原来孔位穿M10手柄螺钉到图示位置。

9、在图示位置穿入手柄螺母，最后将所有螺钉打紧。

10、安装车体右支架，安装方法与左支架相同。

11、取下原车线扣与气动杆。

12、安装尾门左支架，将支架定位柱穿入原车线扣孔，按图示位置固定好外六角螺钉与吊环螺钉。

13、将支架上的定位孔穿入弹簧挂钩，按图示位置上好内六角螺钉与吊环螺钉。

14、将所有螺钉打紧。

15、拆原车锁。

16、锁信号线对插好电吸锁插头。

17、装好电吸锁，将原车锁胶套安装到电吸锁上。

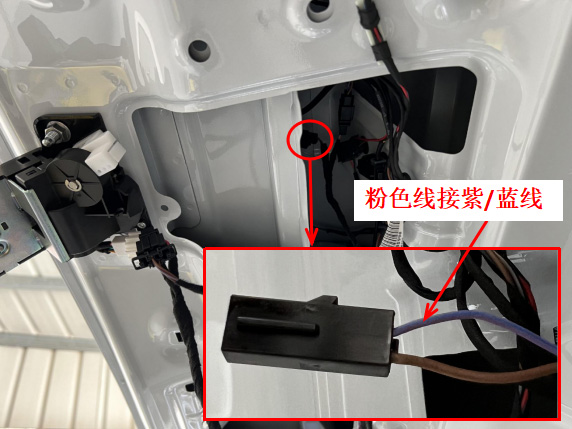

18、锁信号线的粉色线接紫/蓝线。

19、布锁信号到尾箱左侧。

20、在弹簧挂钩处按图示绑好锁信号线，注意在摆臂下方预留一定长度，防止夹线。

21、布电源线。

22、驾驶室左侧搭铁接地。

23、驾驶室保险盒，取电脚位如图所示。

24、将取电器插入保险盒，注意线朝向。

25、图示位置开孔，将车体支架球头露出饰板，撑杆线从此处孔位穿入。

26、安装电动撑杆，L在左，R在右（撑杆编码的第一个字母），撑杆带线的一端安装在车体，左右一样。

27、从开孔处进线，布撑杆线到尾箱左侧。

28、图示原车孔位安装控制盒。

29、安装控制盒，用螺母固定。

30、将左右撑杆线①②，锁信号线③，电源线④按顺序插入控制盒。

31、确认电吸锁和撑杆功能是否正常。

32、按原车尾门外开关开门，系统完成初始化，然后测试电动尾门的各项功能。

33、尾门加装开关开孔位置如图所示，贴好开孔模板开孔。

34、装好加装开关，装回所有饰板。

五. 系统初始化方法：

①按尾门加装开关，尾门自动关闭；

②按尾门外开关，让尾门打开，“嘀---”长响一声；

③系统初始化完成。

六. 电动尾门使用说明
