(CP)17-21款大众途观L自制锁安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

 ● 部分线束的端子在出厂时尚未插胶壳(如下图红色圈内的端子) ，布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳，再将线束其它插头(如下图蓝色圈内的插头)与原车插头对插；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

二.安装工具

三.产品清单

四.安装方法

1、拆尾门饰板（圆圈内有螺丝）。

2、取出尾箱垫，拆尾箱下饰板、左侧饰板螺钉。

3、拆尾箱左侧饰板。

4、拆驾驶室左侧饰板、脚踏板。

5、拆左后侧脚踏板、B柱饰板。

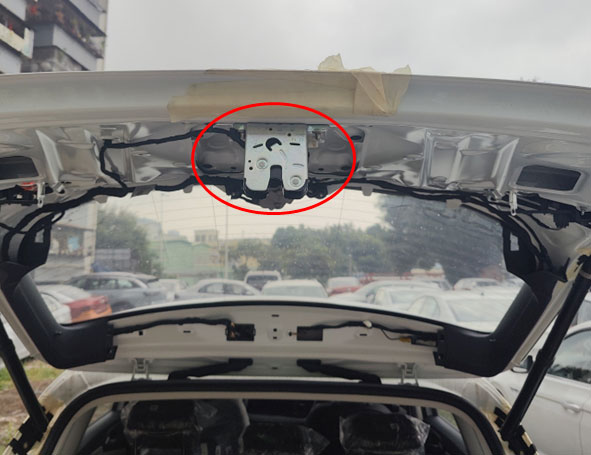

6、拆原车锁。

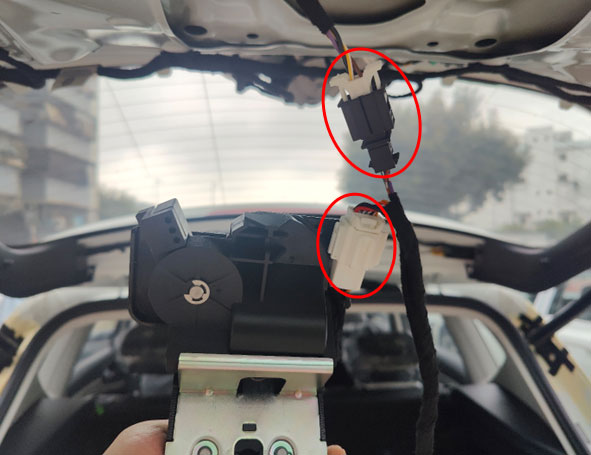

7、锁信号线对插电吸锁插头。

8、锁信号线对插好外扣手开关。

9、装好电吸锁。

10、穿锁信号线到尾箱左侧（只穿线，不插插头）。

11-1、二选一，锁信号线端子按示意图插到胶壳内【如配的是14PIN胶壳，选此插线方式】。

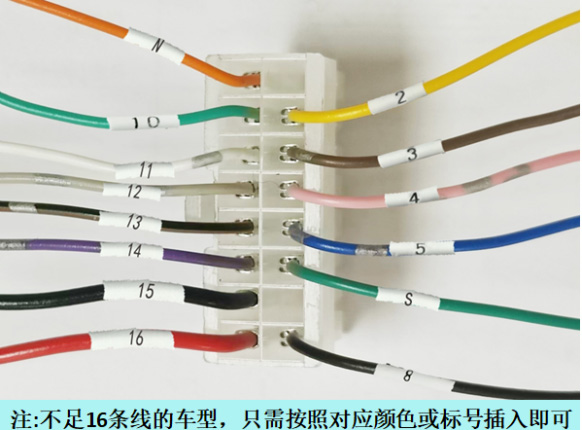

11-2、二选一，锁信号线端子按示意图插到胶壳内【如配的是16PIN胶壳，选此插线方式】。

12、拆气动杆。

13、更换左、右支架。

14、安装电动撑杆，L在左，R在右（撑杆编号的第一个字母），撑杆带带线的一端安装在车体，左右一样。

15、车体合页位置原车孔进线，布撑杆线到尾箱左侧，塞好孔塞，左右一样。

16、布电源线。

17、尾箱左侧位置搭地线。

18、保险盒后面，刹车踏板旁边的CAN盒，对插好信号插头。

19、在图示位置插好取电器（从上往下数第三排，从左往右数第四个），线朝下。

20、左右撑杆线①②、锁信号线③、电源线④按顺序插好，扣好控制盒。

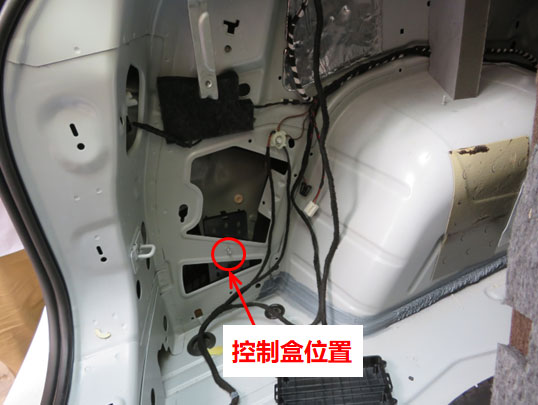

21、尾箱左侧图示位置安装好控制盒。

22、系统初始化一次，然后测试电动尾门的各项功能。

23、尾门饰板贴好开孔模板开孔。

24、装回所有饰板，装好加装开关。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ● 长按遥控钥匙尾门按键；

  ● 按驾驶室的解锁键3次；

  ● 按尾门外的扣手开关；

  ● 按尾门的加装开关。

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3.加装开关使用方法：

①关门加速：

长按尾门上的加装开关，听到第1声“嘀”后松开开关，短响1声，尾门关门加速生效。

（关门加速有五档，重复此步骤一次升一档）

②开门加速：

长按尾门上的加装开关，听到第2声“嘀”后松开开关，短响2声，尾门开门加速生效。

（开门加速有五档，重复此步骤一次升一档）

③高度设定：

长按尾门上的加装开关，听到第3声“嘀”后松开开关，短响3声，高度记忆成功。

         小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

④增加刹车力（开门保持力）：

长按尾门上的加装开关，听到第6声“嘀”后松开开关，长响2声，刹车力增加生效。

（增加刹车力有五档，重复此步骤一次升一档）

⑤恢复出厂设置：

长按尾门上的加装开关，听到第7声“嘀”后松开开关，长响3声，恢复出厂设置生效。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；
