23款大众途岳（自制锁）安装说明
一. 安装注意事项
四. 安装方法
1、拆掉驾驶室脚踏板饰板、方向盘立柱饰板、面板。
2、拆掉左后排脚踏板饰板。
3、拆掉尾箱左侧饰板。
4、拆掉尾门拉手螺钉。
5、拆掉尾门饰板。
6、拆掉原车气动杆。
7、更换车体左支架，注意球头在下。
8、更换车体右支架，注意球头在下。
9、安装电动撑杆，L在左，R在右（撑杆编号的第一个字母），撑杆带线的一端安装在车身。
10、原车孔进撑杆线，左右一样。
11、布撑杆线至尾箱左侧。
12、塞好孔塞，左右一样。
13、沿原车走线布锁信号线到尾箱左侧（未插胶壳先不对插插头）。
14、锁信号线端子按示意图插到胶壳内（胶壳在控制盒上）。
15、拆原车锁。
16、锁信号线对插好电吸锁插头。
17、装好电吸锁，再将原车锁胶套装到电吸锁上。

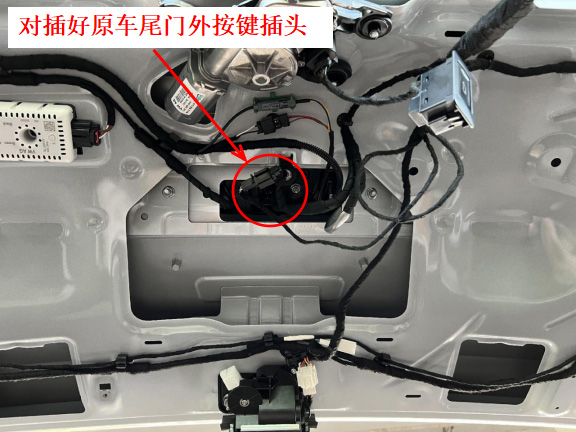

18、锁信号线对插好原车尾门外按键插
19、布电源线。
20、尾箱左侧搭铁接地。
21、方向盘立柱饰板内对插CAN信号胶壳。
22、检查对插插头，确认无误。
23、取电脚位如图。
24、将取电器插入图示位置，注意线朝下。
25、此处孔位装控制盒。
26、将撑杆线①②，锁信号线③，电源线④，按顺序插入控制盒。
27、按尾门加装按键开关门一次，系统完成初始化，然后测试电动尾门的各项功能。
28、在尾门饰板右侧图示位置，用φ14mm钻头钻孔。
29、装开孔器，用开孔器开孔（一把扳手固定开孔器，一把扳手拧开孔器螺母）。
30、装回所有饰板，装好加装开关。
五. 系统初始化方法：
①按尾门加装开关，尾门自动关闭；
②按尾门外开关，让尾门打开，“嘀---”长响一声；
③系统初始化完成。
六. 电动尾门使用说明
尾门打开或关闭有以下几种方法：
●长按遥控钥匙的尾门键
●按驾驶室的解锁键3次
●按尾门外扣手开关
●按尾门的加装开关
尾门暂停方法：
尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。（尾门外的按键开关只能开门，不能暂停）
加装开关使用方法：
①关门加速
长按尾门上的加装开关，听到第1声“嘀”后松开开关，短响1声，尾门关门加速生效。
（关门加速有五档，重复此步骤一次升一档）
②开门加速
长按尾门上的加装开关，听到第2声“嘀”后松开开关，短响2声，尾门开门加速生效。
（开门加速有五档，重复此步骤一次升一档）
③高度设定
长按尾门上的加装开关，听到第3声“嘀”后松开开关，短响3声，高度记忆成功。
小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。
④遥控解锁键快按、慢按切换
长按尾门上的加装开关，听到第4声“嘀”后松开开关，短响4声，遥控器按键切换成功。
⑤遥控解锁键3次、2次切换
长按尾门上的加装开关，听到第5声“嘀”后松开开关，长响1声，遥控器按键切换成功。
⑥增加刹车力（开门保持力）
长按尾门上的加装开关，听到第6声“嘀”后松开开关，长响2声，刹车力增加生效。
（增加刹车力有五档，重复此步骤一次升一档）
⑦恢复出厂设置
长按尾门上的加装开关，听到第7声“嘀”后松开开关，长响3声，恢复出厂设置生效。
4. 蜂鸣器声音的含义：
“嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；
“嘀嘀”响两声：开门或关门到位；
“嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；
