（X系列）23款大众途岳（自制锁）安装说明
一. 安装注意事项
四. 安装方法

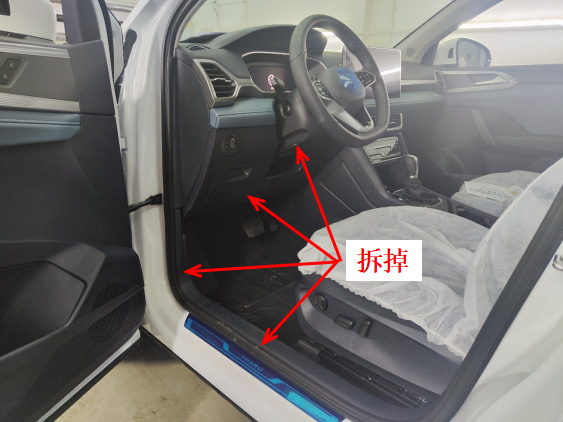

1、拆掉驾驶室脚踏板饰板、方向盘立柱饰板、面板。
2、拆掉左后排脚踏板饰板。
3、拆掉尾箱左侧饰板。
4、拆掉尾门拉手螺钉。
5、拆掉尾门饰板。
6、拆掉原车气动杆。

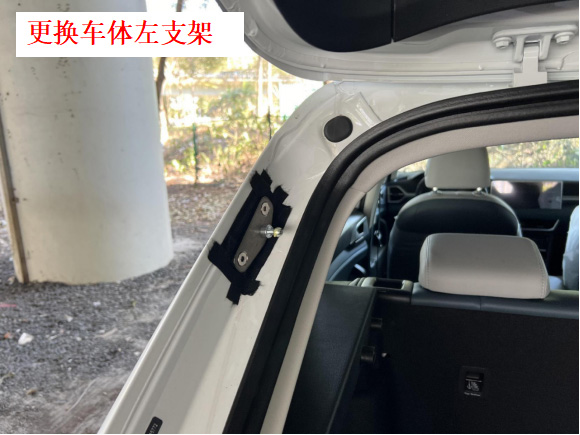

7、更换车体左支架，注意球头在下。

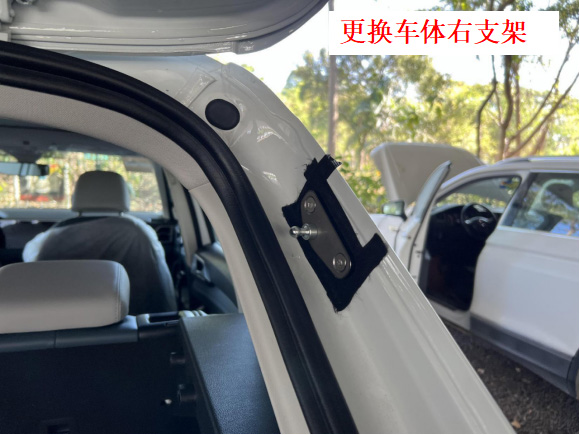

8、更换车体右支架，注意球头在下。
9、安装电动撑杆，L在左，R在右（撑杆编号的第一个字母），撑杆带线的一端安装在车身。
10、原车孔进撑杆线，左右一样。
11、布撑杆线至尾箱左侧。
12、塞好孔塞，左右一样。

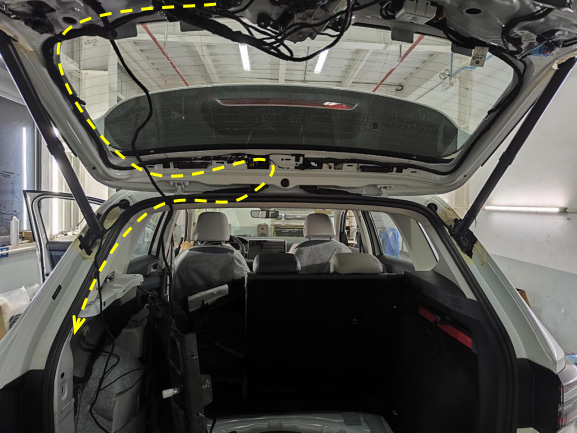

13、沿原车走线布锁信号线到尾箱左侧（未插胶壳先不对插插头）。

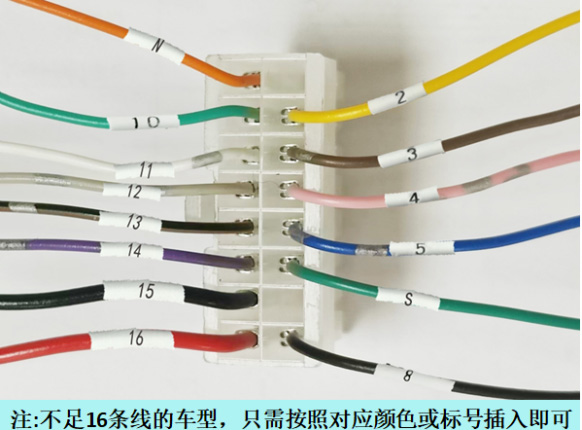

14、锁信号线端子按示意图插到胶壳内（胶壳在控制盒上）。

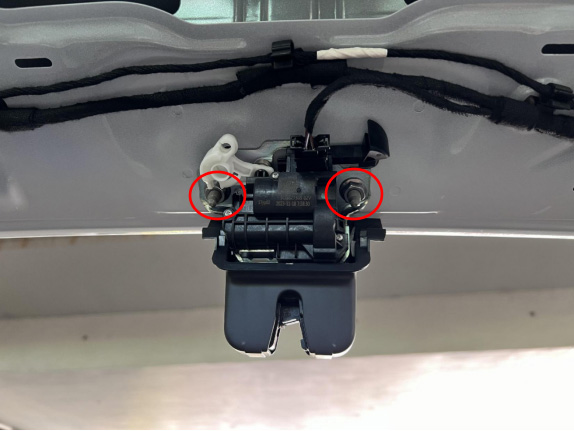

15、拆原车锁。

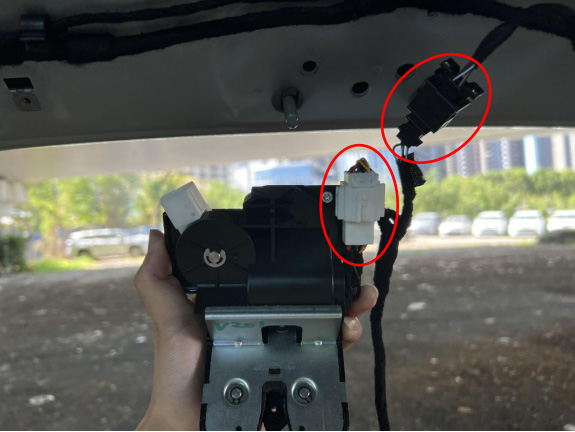

16、锁信号线对插好电吸锁插头。

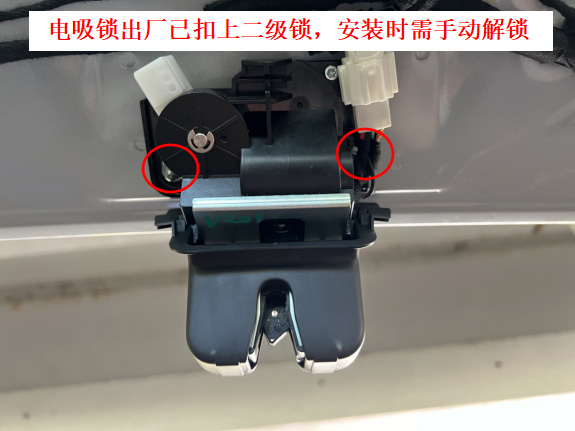

17、装好电吸锁，再将原车锁胶套装到电吸锁上。

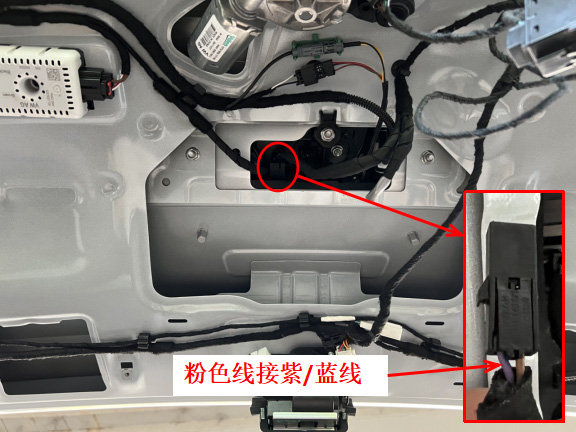

18、锁信号线的粉色线接原车尾门外按键胶壳紫/蓝线。
19、布电源线。
20、尾箱左侧搭铁接地。

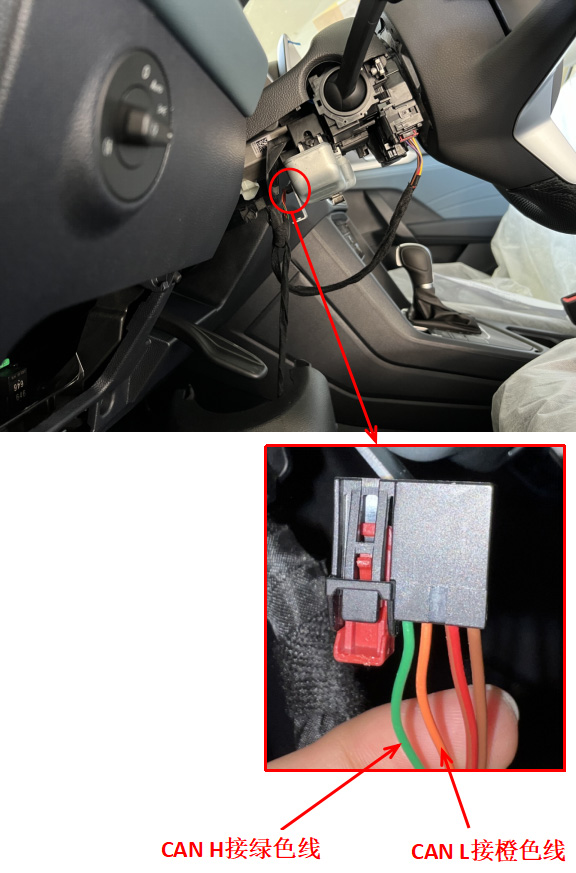

21、找到方向盘立柱饰板内CAN信号胶壳，电源线CAN H接绿色线、CAN L接橙色线。
22、检查对插插头，确认无误。
23、取电脚位如图。
24、将取电器插入图示位置，注意线朝下。
25、此处孔位装控制盒。

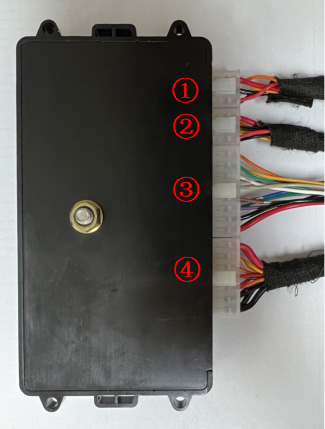

26、将撑杆线①②，锁信号线③，电源线④，按顺序插入控制盒。
27、按尾门加装按键开关门一次，系统完成初始化，然后测试电动尾门的各项功能。
28、在尾门饰板右侧图示位置，用φ14mm钻头钻孔。
29、装开孔器，用开孔器开孔（一把扳手固定开孔器，一把扳手拧开孔器螺母）。
30、装回所有饰板，装好加装开关。
五. 系统初始化方法：
①按尾门加装开关，尾门自动关闭；
②按尾门外开关，让尾门打开，“嘀---”长响一声；
③系统初始化完成。
六. 电动尾门使用说明
尾门打开或关闭有以下几种方法：
●长按遥控钥匙的尾门键
●按驾驶室的解锁键3次
●按尾门外扣手开关
●按尾门的加装开关
尾门暂停方法：
尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。（尾门外的按键开关只能开门，不能暂停）
加装开关使用方法：
①关门加速
长按尾门上的加装开关，听到第1声“嘀”后松开开关，短响1声，尾门关门加速生效。
（关门加速有五档，重复此步骤一次升一档）
②开门加速
长按尾门上的加装开关，听到第2声“嘀”后松开开关，短响2声，尾门开门加速生效。
（开门加速有五档，重复此步骤一次升一档）
③高度设定
长按尾门上的加装开关，听到第3声“嘀”后松开开关，短响3声，高度记忆成功。
小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。
④遥控解锁键快按、慢按切换
长按尾门上的加装开关，听到第4声“嘀”后松开开关，短响4声，遥控器按键切换成功。
⑤遥控解锁键3次、2次切换
长按尾门上的加装开关，听到第5声“嘀”后松开开关，长响1声，遥控器按键切换成功。
⑥增加刹车力（开门保持力）
长按尾门上的加装开关，听到第6声“嘀”后松开开关，长响2声，刹车力增加生效。
（增加刹车力有五档，重复此步骤一次升一档）
⑦恢复出厂设置
长按尾门上的加装开关，听到第7声“嘀”后松开开关，长响3声，恢复出厂设置生效。
4. 蜂鸣器声音的含义：
“嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；
“嘀嘀”响两声：开门或关门到位；
“嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；
