（庸系列）18-21款大众探歌自制锁安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

 ● 部分线束的端子在出厂时尚未插胶壳（如下图红色圈内的端子），布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳，再将线束其它插头（如下图蓝色圈内的插头）与原车插头对插；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

二.安装工具

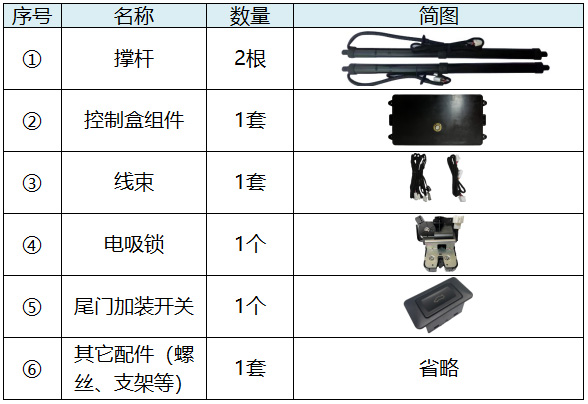

三.产品清单

四.安装方法

1、拆驾驶室左侧饰板、脚踏板、储物盒。

2、拆左后排脚踏板、B柱饰板。

3、拆尾门饰板螺钉。

4、拆尾门饰板。

5、取出尾箱垫，拆尾箱左侧饰板。

6、拆气动杆，拆掉门胶墩。

7、安装车体左支架。

8、安装车体右支架。

9、安装电动撑杆，L在左，R在右（撑杆编号第一个字母），撑杆带线的一端安装尾门。如图，先穿线到尾门，再布线。

10、拆掉左右原车胶墩，进撑杆线。

11、布撑杆线，穿撑杆线到尾箱左侧，塞好孔塞。

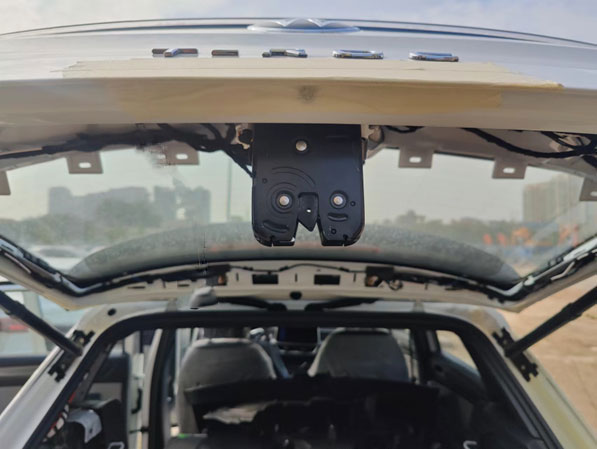

12、拆掉原车锁。

13、锁信号线对插好电吸锁

14、锁信号线对插好原车尾门开关插头，插好后检查用试电笔粉红色线是否有电（预留两个插头，插对粉红色线有电）。

15、装好电吸锁。

16、穿锁信号线到尾箱左侧（防止短路，只穿线，不插胶壳）。

17-1、二选一，将锁信号线端子按示意图插入胶壳【如果配的14针胶壳，选此插线方式】。

17-2、二选一，将锁信号线端子按示意图插入胶壳【如果配的16针胶壳，选此插线方式】。

18、布电源线，沿原车线束进行布线（只穿线，不插胶壳，不取电）

19、尾箱左侧接地线。

20、保险盒背后找到图示CAN盒【颜色有差异】，将CAN H线夹橙绿色线，CAN L线夹橙棕色线。

21、取电器插到图示位置（从上往下第四排，从左往右第7个）。

22、将撑杆线①②、锁信号线③、电源线④按顺序插好，扣好控制盒。

23、取出红色水管卡扣，固定控制盒支架。

24、固定控制盒。

25、按尾门加装开关关门，然后测试电动尾门的各项功能。

26、装回所有饰板，装好加装开关（抠掉原车小盖板）。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ●长按遥控器尾门按键。

  ● 按遥控钥匙的解锁键3次；

  ● 按驾驶位的解锁按键3次

  ● 按原车尾门开关按键；

  ● 按尾门的加装开关按键。

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3.加装开关使用方法：

①关门加速：

长按尾门上的加装开关，听到第1声“嘀”后松开开关，短响1声，尾门关门加速生效。

（关门加速有五档，重复此步骤一次升一档）

②开门加速：

长按尾门上的加装开关，听到第2声“嘀”后松开开关，短响2声，尾门开门加速生效。

（开门加速有五档，重复此步骤一次升一档）

③高度设定：

长按尾门上的加装开关，听到第3声“嘀”后松开开关，短响3声，高度记忆成功。

         小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

④增加刹车力（开门保持力）：

长按尾门上的加装开关，听到第6声“嘀”后松开开关，长响2声，刹车力增加生效。

（增加刹车力有五档，重复此步骤一次升一档）

⑤恢复出厂设置：

长按尾门上的加装开关，听到第7声“嘀”后松开开关，长响3声，恢复出厂设置生效。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；
